机械密封及类型术语:

1、机械密封 mechanicalseal

端面密封 faceseal

由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力(或磁力)的作用以及辅助密封的配合下保持端面贴合并相对滑动而构成的防止流体泄漏的装置。

2、流体动压式机械密封 hydrodynamic mechanicalseal

密封端面设计成特殊的几何形状,利用相对旋转自行产生流体动压效应的机械密封。

3、切向作用流体动压式机械密封 tangentialactinghydrodynamic mechanicalseal

能在切向形成流体动压分布的流体动压式机械密封。

4、径向作用流体动压式机械密封 radialactinghydrodynamic mechanicalseal

主动作用流体动压式机械密封 positiveactinghydrodynamic mechanicalseal

能在径向形成具有抵抗泄漏作用的流体动压力分布的流体动压式机械密封。

5、流体静压式机械密封 hydrostatic mechanicalseal

密封端面设计成特殊的几何形状,利用外部引 入的压力 流体或被密封介质本身通过密封界面的压力降产生流体静压效应的机械密封。

6、外加压流体静压式机械密封 outsidepressurizedhydrostatic mechanicalseal

从外部引入压力流体的流体静压式机械密封。

7、自加压流体静压式机械密封 self-pressurizedhydrostatic mechanicalseal

以被密封介质本身作为压力流体的流体静压式机械密封。

8、流体动静压组合式机械密封 hydrodynamicandhydrostatic mechanicalseal

在密封端面设计特殊的几何形状, 既有利用外部引 入的压力 流体通过密封界面的压力 降产生的流体静压效应,又有利用相对旋转自行产生流体动压效应的机械密封。

9、内装式机械密封 internally mounted mechanicalseal

静止环装于密封端盖(或相当于密封端盖的零件)内侧(即面向主机工作腔的一侧)的机械密封。

10、外装式机械密封 externally mounted mechanicalseal

静止环装于密封端盖(或相当于密封端盖的零件)外侧(即背向主机工作腔的一侧)的机械密封。 一般说来, 对于这种密封可以直接监视其端面的泄漏情况。

11、弹簧内置式机械密封 mechanicalseal withinside mountedspring

弹簧置于密封流体之内的机械密封。

12、弹簧外置式机械密封 mechanicalseal withoutside mountedspring

弹簧置于密封流体之外的机械密封。

13、内流式机械密封 mechanicalseal withinwardleakage

密封流体在密封端面间的泄漏方向与离心力方向相反的机械密封。

14、外流式机械密封 mechanicalseal withoutwardleakage

密封流体在密封端面间的泄漏方向与离心力方向相同的机械密封。

15、旋转式机械密封 rotating mechanicalseal

弹性元件随轴旋转的机械密封。

16、静止式机械密封 standing mechanicalseal

弹性元件不随轴旋转的机械密封。

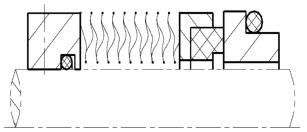

17、单弹簧式机械密封 single-spring mechanicalseal

补偿机构中只包含有一个弹簧的机械密封。

18、多弹簧式机械密封 multiple-spring mechanicalseal

补偿机构中含有多个弹簧的机械密封。

19、非平衡型机械密封 unbalanced mechanicalseal

平衡系数 B≥1 的机械密封。

20、平衡型机械密封 balanced mechanicalseal

平衡系数 B<1 的机械密封。

21、单端面机械密封 single mechanicalseal

由 一对密封端面组成的机械密封。

22、双端面机械密封 double mechanicalseal

由 两对密封端面组成的机械密封。

23、多端面机械密封 multiple mechanicalseal

由 三对或三对以上密封端面组成的机械密封。

24、轴向双端面机械密封 axialdouble mechanicalseal

沿轴向相对或相背布置的双端面机械密封。

25、径向双端面机械密封 radialdouble mechanicalseal

沿径向布置的双端面机械密封, 如图 1 。

图 1 径向双端面机械密封示意图

图 1 径向双端面机械密封

26、背对背双端面机械密封 back-to-backdouble mechanicalseal

轴向双端面密封中,两个补偿元件装在两对密封环之间的双端面机械密封,如图 2 。

图 2 背对背双端面机械密封示意图

图 2 背对背双端面机械密封

27、面对面双端面机械密封 face-to-facedouble mechanicalseal

轴向双端面密封中, 两对密封环均装在两个补偿元件之间的双端面机械密封, 如图 3 。

a)b)

图 3 面对面双端面机械密封

28、面对背双端面(串 联式)机械密封 face-to-backdouble mechanicalseal ( tandem mechanicalseal )

轴向双端面密封中, 两个补偿元件之间装有一对密封环, 且一个补偿元件装在两对密封环之间的双端面机械密封, 如图 4 。

图 4 面对背双端面(串联式)机械密封示意图

图 4 面对背双端面(串联式)机械密封

29、橡胶波纹管机械密封 rubber-bellows mechanicalseal

补偿环的辅助密封为橡胶波纹管的机械密封。

30、聚四氟乙烯波纹管机械密封 PTFE-bellows mechanicalseal

补偿环的辅助密封为聚四氟乙烯波纹管的机械密封。

31、金属波纹管机械密封metalbellows mechanicalseal

补偿环的辅助密封为金属波纹管的机械密封。

32、焊接金属波纹管机械密封 welded metal-bellows mechanicalseal

使用由波片焊接组合而成的金属波纹管的机械密封, 如图 5 。

33、压力成型金属波纹管机械密封 formed metalbellows mechanicalseal

使用压力成型金属波纹管的机械密封。

图 5 焊接金属波纹管机械密封示意图图 6 压力成型金属波纹管机械密封示意图
图 5 焊接金属波纹管机械密封图 6 压力成型金属波纹管机械密封

34、带中间环的机械密封 mechanicalseal withintermediatering

一个密封环被一个旋转环和一个静止环所夹持与其对磨并在径向能够浮动的机械密封。

35、磁力机械密封 magnetic mechanicalseal

用磁力代替弹力起补偿作用的机械密封。

36、接触式机械密封 contacting mechanicalseal

靠弹性元件的弹力和密封流体的压力使密封端面紧密贴合的机械密封, 通常密封端面处于边界润滑或混合润滑工况。

37、非接触式机械密封non-contacting mechanicalseal

靠流体静压或动压作用, 在密封端面间充满一层完整的流体膜, 迫使密封端面彼此分离不存在硬性固体接触的机械密封。

38、抑制密封 containmentseal

面对背双端面(串联式)机械密封中, 采用气体缓冲或者无缓冲流体时, 外侧的密封为抑制密封, 在内侧密封失效后, 一定的时间内能够起密封作用。

39、滑移式机械密封pusher mechanicalseal

辅助密封圈安装在补偿环上的密封环和轴(轴套) 或密封端盖之间 的机械密封, 辅助密封圈可以沿轴向滑动以消除磨损和偏心的影响。

40、非滑移式机械密封non-pusher mechanicalseal

补偿环支承在波纹管式辅助密封上, 靠波纹管的伸长来实现补偿的机械密封。

41、集装式机械密封 cartridge mechanicalseal

将密封环、补偿元件、辅助密封圈、密封端盖和轴套等, 在安装前组装在一起并调整好的机械密封。
