浅淡井口安全控制系统组成和分类

2021-10-08 0 编辑:亿威仕 | 试验机

井口安全控制系统也叫井口控制盘,今天我们来学习其该系统的组成及其是如何进行分类的。

1、系统组成

典型井口安全控制系统组成如图 1 所示。

2、分类

2.1 按控制井口数量可分为:

a)单井安全控制系统:用于控制单井安全阀开关的控制系统。

b)多井安全控制系统:用于控制两口及以上数量井口安全阀开关的控制系统。

2.2 按动力源驱动方式可分为:

a)气动井口安全控制系统。

b)手动液压井口安全控制系统。

c)气液混控井口安全控制系统。

d)电动液压井口安全控制系统。

3、代号及型号表示方法

3.1 驱动方式代号

驱动方式和代号为:

a)气体驱动方式:Q。

b)手动液压驱动方式:Y。

c)气液混控驱动方式:QY。

d)电动液压驱动方式:DY。

3.2 控制对象代号

用阿拉伯数字(1,2,···)表示控制井口数量,如有需要,可增加以下基本信息:

a)翼安全阀:W。

b)主安全阀:M。

c)井下安全阀:S。

3.3 控制类型代号

控制类型和代号为:

a)自动控制:A。

b)手动控制:H。

c)远程控制:R。

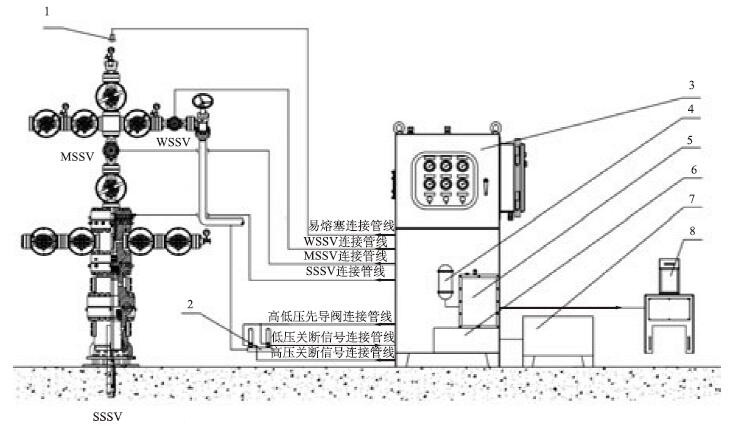

图 1 典型井口安全控制系统组成示意图

说明:1——易熔塞;2——导阀;3——井口控制柜;4——蓄能器;

5——油箱;6——动力源;7——空压机;8——ESD控制站。

图 1 典型井口安全控制系统组成

3.4 额定压力等级

表示井口控制系统的额定输出能力。当有多种输出压力等级时,取最大额定压力等级。额定压力等级见表 1。

表 1 井口安全控制系统额定工作压力与压力等级对应表

额定压力等级 MPa额定工作压力 MPa(psi)
11.0(145)
2120.7(3000)
3535(5000)
4241.4(6000)
7069.0(10000)
105103.5(15000)
140138.0(20000)
210207.0(30000)

3.5 型号表示方法

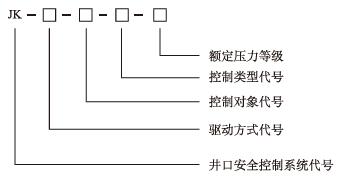

井口安全控制系统型号表示方法示意图

示例:

JK-DY-1WMS-AH-70 表示电液井口安全控制系统,控制类型为自动和手动控制,控制对象为 1 口井,包含翼安全阀、主安全阀和井下安全阀控制,额定输出压力等级为 70MPa。


以上就是今天的分享!我公司提供井口安全控制系统(井口控制盘)的方案设计、定制生产等服务,并参与了井口安全控制系统标准《SY/T 7603-2020 石油天然气钻采设备 井口安全控制系统》的首次制定的全过程,欢迎有需要有朋友前来咨询!
