低温绝热气瓶用调压阀的耐压性试验方法及耐用性试验方法：

1、耐压性试验

1.1 技术要求

在 5 倍公称工作压力下，至少保压 5min，阀体应无泄漏、永久变形及破裂等现象。

1.2 耐压性试验方法

将阀体装在试验装置上，封堵阀体与外界各通气孔，将阀体的进气口与水压试验台相连接，充入洁净的自来水，缓慢升压至 5 倍的公称工作压力，保压 5min，应符合 1.1 的规定。

2、耐用性试验

2.1 技术要求

阀在 105% 设定压力的液氮气体作用下，经过下列共 30 000 次压力循环：

a）在室温下，循环 28 000 次；

b）在 85℃±2℃ 温度下，循环 1000 次；

c）在 -40℃±2℃ 温度下，循环 1000 次。

阀的设定压力值变化不应超过 5%，同时应符合"常温气密性"的要求。

2.2 耐用性试验方法

将阀（组合调压阀封堵住 ECOUT 口）按照图 1 所示安装在高低温箱上，阀的进气口（组合调压阀、增压调压阀为 PBIN 口，降压调压阀为 ECIN 口）连接液氮气瓶的气相阀，液氮气瓶的压力应保持在 105% 的设定压力以上。

关闭控制阀 V-2，开启控制阀 V-1，持续时间为 5s~10s，该时间应能确保被测阀的进口压力恢复至液氮气瓶压力；关闭控制阀 V-1，开启控制阀 V-2，持续时间 5s~10s。以此为一个循环，经过下列共 30 000 次压力循环：

a）在室温下，循环 28 000 次；

b）在 85℃±2℃ 温度下，循环 1000 次；

c）在 -40℃±2℃ 温度下，循环 1000 次。

试验结果应符合 2.1 的规定。

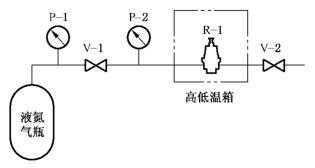

说明：V-1——截止阀；V-2——截止阀；R-1——被测阀；

P-1——0~6MPa、0.4 级压力表；P-2——0~6MPa、0.4 级压力表。

图 1 耐用性试验示意图
