水下井口装置和采油树设备的设计确认试验内容有 4 项：压力循环试验、载荷试验、温度循环试验及寿命周期或耐久性试验。对应在的具体试验内容及要求如下：

1、引言

规定了按表 1 鉴定产品设计应采用的最低设计确认试验程序。制造商应规定适用的附加设计确认试验，并应证明该设计确认试验能与采购方要求相符的预期寿命和（或）工作条件相关联。

2、总则

采用这些确认程序来鉴定设计的原型设备（或首件制品）和装置，应能在设计、生产尺寸或公差、预期制造过程、偏差和材料方面代表生产样机。如果产品设计在配合、型式、功能或材料方面有任何更改，制造商应将相应更改对产品性能的影响形成文件。有实质性更改的设计应当作为一种新设计，要求重新试验。设计的实质性更改影响预期使用条件下的产品的性能。实质性更改被认为是会影响产品或预期使用性能的对以前鉴定的结构或材料选择的任何更改。设计的实质性更改应予以记录，制造商应有充分理由证明是否需要重新鉴定。这可以包括配合、型式、功能或材料方面的更改。如果新材料的适用性可用其他方法证实，那么，材料的更改可不必重新试验。

注：当"配合"定义为零件之间的几何关系时，配合包括零件和配合件设计期间使用的公差准则。当"配合"定义为一种适应或成形的状态时，配合包括密封件及其配合件设计期间使用的公差准则。

当产品具有主次独立密封机构时，密封机构应单独地进行验证。除非设备使用时或设备用在密封室内时润滑剂可以补充，否则，设备宜采用总成要求的最少润滑剂进行鉴定。

进行设计确认试验设备的实际尺寸应在正常生产设备规定的尺寸许用范围之内。制造商应表述尺寸公差的最坏情况，同时，关注诸如密封和机械功能等。

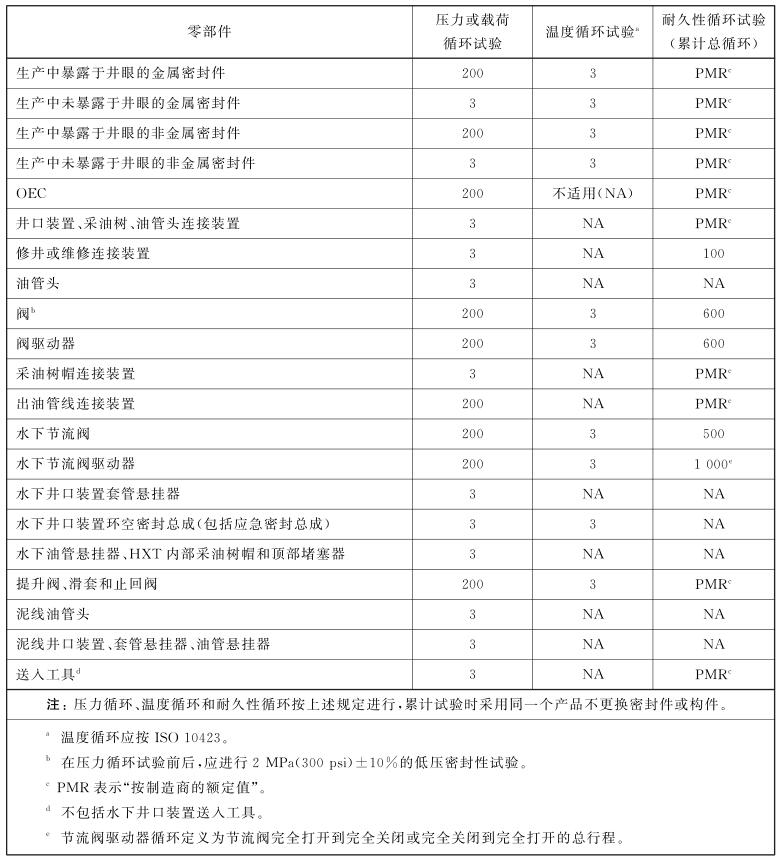

表 1 最低设计确认试验要求

3、试验介质

气体应用作承压和控压设备保压期的试验介质。其他设备可以进行静水压试验。

制造商可以选择用气密性试验代替某些或所有要求的压力设计确认试验。设计确认试验程序和验收准则应满足相关要求。

4、压力循环试验

表 1 列出了模拟现场长期作业中出现的启动和关断压力循环应反复承受静水压（或气压，如适用）循环试验的设备。在这些静水压循环试验时，在达到规定的压力循环数之前，设备应交替地加压到满额定工作压力，然后充分地泄压。每一个压力循环均不要求保压期。在静水压循环试验前后，应进行标准静水压（或气压，如适用）试验。

5、载荷试验

符合本部分的制造商设备的额定承载能力，应通过设计确认试验和工程分析予以验证。设备在试验时，在满足其他任何性能要求的条件下（除非另有规定），应按表 1 的循环数加载到额定能力而不变形。工程分析应采用符合形成文件的工业作法的技术和程序进行分析。

6、温度循环试验

设计确认试验应在 RWP 或载荷条件下，在试验温度或超出额定工作温度类别范围之外的温度下进行。

表 1 列出了模拟现场长期作业中出现的启动和关闭应反复承受温度循环试验的设备。进行这些温度循环试验时，设备应交替加热和冷却至按确定的额定工作温度类别的上限和下限。在温度循环期间，设备应在温度极限施加额定工作压力，而无超出 ISO 10423 中验收准则的泄漏。作为试验的一种替代方法，制造商应提供符合形成文件的工业作法的其他客观证据，证实设备在温度上限和温度下限时满足性能要求。

7、寿命周期或耐久性试验

寿命周期或耐久性试验（例如连接装置上装配拆卸试验和阀、节流阀和驱动器操作试验）目的是评价所试验设备的长期磨损特性。该试验可在制造商规定的某一温度下进行，当对该产品和额定值适当时，可形成文件。表 1 列出了模拟现场长期作业应进行持久寿命周期或耐久性试验的设备。在这些寿命周期或耐久性试验时，设备的工作循环应按照制造商的性能规范[即按满扭矩装配或拆卸，在满额定工作压力下开启和（或）关闭]。包含对扣器的连接装置，满载拆或卸应作为循环的一部分。表 1 列出了零部件的寿命周期或耐久性试验的附加技术要求，见涵盖这些零部件的特定设备章节。该试验应包括辅助功能，例如连接器辅助解锁。如果能够证明在耐久性循环试验规定的条件下，压力和（或）温度试验给构件或总成加载的方式类似，则在耐久性循环试验规定的总循环数中，可以累计那些循环。例如，某一阀试验用的 200 次压力循环和 3 次温度循环，可以作为 203 个循环累计到耐久性循环要求的 600 个总循环数中。

8、产品系列的确认

只要满足下列要求，一个尺寸的产品可以用来验证在某一产品系列中的其他尺寸的产品：

a）产品系列指设计原则、实际结构和功能操作相同，但尺寸不同的一组产品；

b）产品几何尺寸参数应模型化，为了通过这一方法验证设计，针对产品系列的所有产品，与材料力学性能有关的设计应力水平和偏差基于同一准则；

c）可以按照 ISO 10423 的附录 F，采用缩放比例验证某一产品系列的产品。

9、文件

制造商应将鉴定本部分中设备时所用的程序和所有设计确认试验的结果形成文件。设计确认试验的文件要求应与设计文件要求相同，此外，文件应识别试验的实施人员和见证人员及试验的时间和地点。
