今天给大家带来的分享是关于铝合金无缝气瓶（以下简称“铝瓶”）的未爆先漏试验的内容，如果您对用于该试验的气瓶压力循环试验设备及气瓶水压试验设备感兴趣，欢迎联系我们！

1、要求

1.1 未爆先漏试验方法分为压力循环和加压泄漏两种，可采用其中一种试验方法进行。

1.2 试验应选择筒体实际壁厚接近设计壁厚的铝瓶，其壁厚应不超过筒体设计壁厚的 1.15 倍。

2、取样

2.1 取样数量

抽取 2 只铝瓶进行试验。

2.2 制样

分别在 2 只铝瓶筒体外表面中部最小壁厚处加工一条纵向缺陷，缺陷长度 L₀ 不小于 4 倍筒体设计壁厚。用于加工缺陷的刀具厚度约为12.5mm，顶角为 45°〜60°，刀尖顶角半径 r_c 为 0.25mm±0.025mm。当铝瓶筒体公称外径小于或等于 140mm时，刀具切削直径（2R_c）为 20mm。当铝瓶筒体公称外径大于 140mm 时，刀具切削直径（2R_c）为30mm。缺陷深度应不小于缺陷处实测厚度的 60%。缺陷和刀具示意见图 1。

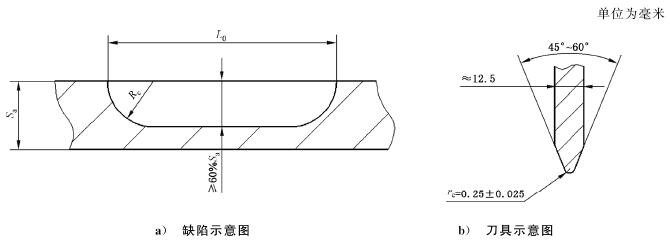

图 1 缺陷和刀具示意图

3、压力循环

3.1 试验方法

按“压力循环试验方法”进行压力循环试验，循环速率应不超过 5 次/min，循环压力上限应不低于 2/3ph*（Sa/S）。

3.2 合格指标

3.2.1 压力循环至瓶体失效，瓶体不应发生爆破，且测量的泄漏缺陷总长度不超过 1.1L₀，则铝瓶通过试验。

3.2.2 如果压力循环试验过程中，裂纹扩展偏离径向,可重新取 2 只铝瓶进行试验，如果其中任意 1 只铝瓶不合格，则铝瓶未通过试验。

3.2.3 直径和压力不大于已通过试验的铝瓶，可不进行此项试验。

4、加压泄漏

4.1 试验方法

按“水压试验方法”进行加压泄漏试验，加压时间不少于 1min 至 2/3p_h*（S_a/S），保压 10s，续续升压至泄漏。

4.2 合格指标

4.2.1 测量的泄漏缺陷总长度不超过 1.1L₀，则铝瓶通过试验。

4.2.2 如果铝瓶泄漏，且泄漏压力小于 2/3p_h*（S_a/S），则重新选取 2 只铝瓶加工一条小于上述试验深度的缺陷，再进行试验，试验结果均符合 4.2.1 的规定，则铝瓶通过试验。

4.2.3 如果铝瓶爆破，且爆破压力大于 2/3p_h*（S_a/S），则重新选取 2 只铝瓶加工一条大于上述试验深度的缺陷，再进行试验，试验结果均符合 4.2.1 的规定，则铝瓶通过试验。
