信息中心

为中核集团某单位定制的锆合金测试系统通过客户预验收！

2021-08-09 0 编辑：亿威仕 | 市场部

近日，由我司研制，为中核集团某单位生产的锆合金测试系统通过预验收，发往客户现场！

该锆合金测试系统主要用于完成包壳完整性研究试验，对样品（锆合金管）的定速率循环降温处理、淬火操作和高温爆破（气压）检测。

样品（锆合金管）：外径9.50mm，内径8.37mm，外表面有约30微米厚度的氧化膜，样品长度约为300mm。

主要试验工况指标见下表：

试验工况及降温速率

序号试验工况降温速率
1

400℃～室温，

压力 0-30MPa 可调。

（400～200）℃为 5℃/h，

200℃～室温为 20℃/h。

2

350℃～室温，

压力 0-30MPa 可调。

（350～ 200）℃为 5℃/h，

200℃～室温为 20℃/h。

3

（350～250）℃（循环 1、2、3、5 次），

（350～200）℃（循环 1、2、3、5 次），

（350～150）℃（循环 1、2、3、5 次），

压力 0-30MPa 可调。

18℃/h。

4

（400～300）℃（循环 1、2、3、5 次），

（400～250）℃（循环 1、2、3、5 次），

（400～200）℃（循环 1、2、3、5 次），

压力 0-30MPa 可调。

18℃/h。

5

570℃～室温，

压力 0-30MPa 可调。

（570～400）℃为18℃/h；

（400～200）℃为5℃/h；

200℃～室温为 18℃/h。

6

350℃～室温；再加热至400℃；400℃～室温，

压力0-30MPa可调。

（350/400～ 200）℃为 5℃/h，

200℃～室温为 18℃/h。

7

400℃～室温；再加热至400℃；400℃～室温，

压力 0-30MPa 可调。

（400～200）℃为 5℃/h，

200℃～室温为 18℃/h。

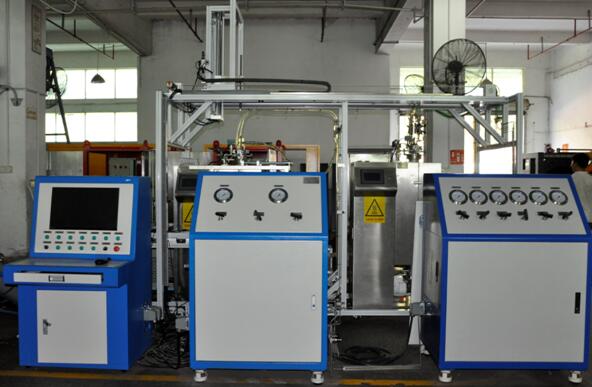

锆合金管高温气压爆破测试系统
