根据相关标准规定航空液压过滤器用滤芯（以下简称滤芯）进行流量疲劳循环试验之后 ，还应进行结构完整性试验，以验证产品性能，试验方法详见以下内容

1、滤芯流量疲劳循环试验

1.1 试验装置

流量疲劳循环试验装置如图 1 所示。

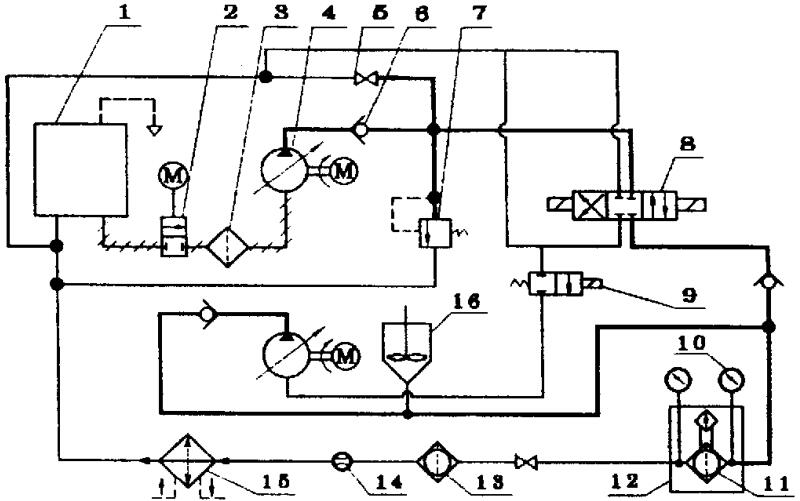

1、油箱；2、电动阀；3、过滤器；4、泵；5、阀；6、单向阀；7、溢流阀；8、电磁阀；9、电磁阀；

10、压力表；11、被试过滤器；12、高温箱；13、过滤器；14、流量计；15、散热器；16、污物混合器。

图 1 流量疲劳循环试验装置示意图

1.2 试验程序

a）将滤芯安装在无旁通的过渡器壳体中，并装在图 1 所示的装置上；

b）用最低流量不低于额定流量的 30%，最高流量不大于额定流量的 130% 的液压油以 60~100 次/分的循环速率进行压降——流量循环。一个循环包括使滤芯两端的压降从零增至规定的最大值（见表 1），然后再降至零。此过程是先增加通过试验滤芯加有AC粉尘或类似污染物的液压油流量，然后再降低该流量。应在每一循环的 25% 时间内使压降达到规定值，而该压降至少要保持到每一循环的 50%；

c）按表 1 规定的流量疲劳循环参数进行试验。每一压降的调整，可先增加流量或添加AC粉尘（或类似污染物）使压降达到规定值，然后再逐渐降低该流量，以便使在规定的循环次数内压降基本保持不变。循环过程中，油温应保持在 70~135℃ 范围内；

d）流量疲劳循环试验后，检查滤芯外观不应有明显变形和损坏迹象，按“2、结构完整性试验”方法进行试验，滤芯在规定的流量和压降下，可清洗滤芯经过至少 100 000 次、不可清洗滤芯经过至少 10 000 次流量疲劳循环后，其结构完整性应符合专用技术条件的规定。

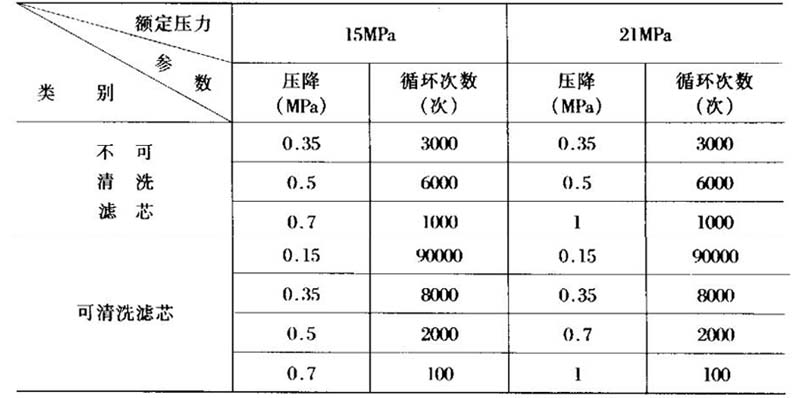

表 1 流量疲劳循环参数

2、滤芯结构完整性试验

2.1 试验装置

试验装置如图 2 所示。

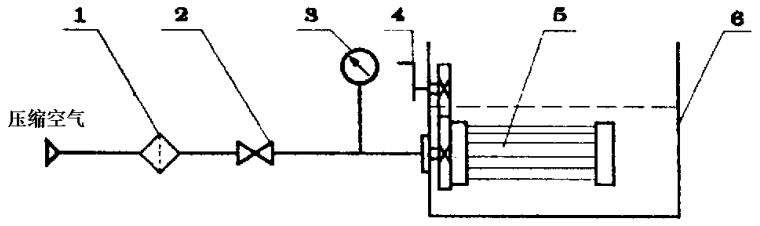

1、空气滤；2、阀；3、压力表；4、手柄；5、被试滤芯；6、试验液槽。

图 2 结构完整性试验装置示意图

2.2 试验液

试验液应采用洁净的异丙醇或由滤芯制造厂所指定的可代替的液体。试验液须用过滤比 β₁≥20 的过滤器进行过滤。

2.3 试验程序

a）检查滤芯是否与制造厂的图样一致；

b）将清洁的被试滤芯装到试验装置上，并使滤芯的主轴与液面平行，滤芯浸入液面以下 13mm；

c）为保证滤芯完全湿润，在试验进行之前允许将滤芯浸入液体 5min；

d）按专用技术条件规定的冒泡压力，向滤芯内部施加空气压力，同时将滤芯绕其主轴缓慢地旋转 360°，在规定的冒泡压力下，滤芯滤芯表面不应有连续气泡溢出。
