眼镜阀（glasses valve）是一种由盲板、透板等组合而成的形似眼镜的阀板机构，沿阀座密封面作往复或旋摆运动，实现截断、开通功能的特种阀门。今天我们来了解一下眼镜阀壳体强度及密封性能的试验方法。

1、试验要求

1.1 每台眼镜阀出厂前均应进行试验。

1.2 在壳体试验完成之前，不允许对阀门涂漆或使用其他防止渗漏的涂层，但允许进行无密封作用的防锈处理。对于已涂过漆的库存阀门，如果用户要求重做压力试验，则不需除去涂层。

1.3 试验过程中不应使阀门受到可能影响试验结果的外力。

1.4 如无特殊规定，试验介质的温度为常温。

1.5 试验介质为空气或其他适宜的气体，试验中应采取必要的安全措施。

1.6 封闭式眼镜阀进行壳体试验时，阀板与阀座密封面脱离，放散孔及排污口必须关闭且密封。

2、试验压力

2.1 试验压力按表 1 的规定。

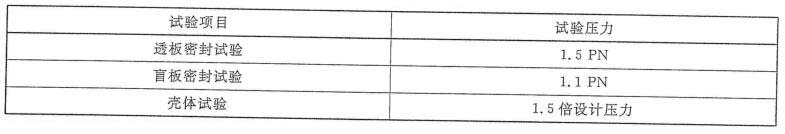

表 1 试验压力

2.2 试验压力在试验持续时间内应保持不变。

3、试验的持续时间

3.1 壳体试验的持续时间应不小于表 2 的规定。

表 2 壳体试验持续时间

3.2 密封试验的持续时间应不小于表 3 的规定。

表 3 密封试验持续时间

4、试验方法和步骤

产品装配后先进行壳体试验，然后进行密封试验。壳体试验和密封试验均用刷涂肥皂液的方法进行检查。对应的性能要求及试验方法如下：

4.1 眼镜阀壳体强度试验

a）性能要求

经 1.5 倍设计压力试验后，阀体、侧阀体所连接成的壳体不应有结构损伤，在阀体、侧阀体及其连接处不允许有可见泄漏。

b）试验方法

敞开式眼镜阀、扇形眼镜阀不需要进行壳体试验。封闭式眼镜阀壳体试验方法：

封闭阀门的进口和出口，使眼镜阀处于部分开启状态，向体腔充入试验介质，并逐渐加压到试验压力，然后对壳体进行检查。结果应符合 4.1 a）的规定。

4.2 眼镜阀密封试验

a）性能要求

a.1 经 1.5 倍公称压力试验后，透板密封副处不允许有可见泄漏。

a.2 经 1.1 倍公称压力试验后，盲板密封副处不允许有可见泄漏，盲板不应有结构损伤和可见变形。

b）试验方法

b.1 透板密封试验

阀门处于透板夹紧状态，封闭阀门的进口和出口，向通道内充入试验介质，并逐渐加压到试验压力，然后对密封副进行检查。

b.2 盲板密封试验

阀门处于盲板夹紧状态，封闭阀门的进口，向通道内充人试验介质，并逐渐加压到试验压力，然后对密封副进行检查。

密封试验结果应符合 4.2 a）的规定。
