潜油电泵电缆(电缆头)高温高压试验方法

2021-07-05 0 编辑:亿威仕 | 市场部

今天给大家带来的分享是关于潜油电泵电缆及电缆头(以下简称电缆或电缆头)的高温高压试验方法。

1、高温高压试验

1.1 测量要求

1.1.1 试验电缆为短样时,采用高温高压专用装置。在装置容器内按 1∶1 比例加入清水、柴油或汽轮机油 HU-20、HU-30。电缆两端密封,伸出试验装置长度应不小于 250mm,芯线裸露长度应不小于 50mm。

1.1.2 试验电缆为整盘时,将电缆放置 90℃ 清水、常压容器内。

1.2 测量方法

1.2.1 短样电缆测量方法如下:

a)短样在未放入试验装置之前应测量并记录其对地绝缘电阻、温度、湿度;放入试验装置密封后在加温加压前再测量并记录其对地绝缘电阻、温度。

b)试验温度、压力应符合表 1 的规定。

c)试验装置容器内加压、加温,至规定值并恒定 4h;每隔 1h 用兆欧表(2500V)测量并记录对地绝缘电阻、温度、压力值。

1.2.2 整盘电缆测量方法如下:

a)在电缆未放入水中之前测量其对地及相间绝缘电阻并记录温度、湿度。

b)电缆放入水中未加温之前测量其对地及相间绝缘电阻并记录水温。

c)电缆在加温至 90℃ 时测量其对地及相间绝缘电阻。

d)恒温 90℃,2h 后再测量其对地及相间绝缘电阻。

表 1 电缆试验温度、压力

井下环境温度

电缆导体长期工作温度

容器内温度

容器内压力

MPa

试验持续时间

h

一般检验仲裁检验
90以下≤9090±5104
24
90≤120120±520
120≤150150±520
150≤180180±520
180≤204204±520

1.3 测量结果计算

整盘电缆按规定进行。

1.4 检验结果判定

最后一次测量的对地及相间绝缘电阻应大于热塑性塑料绝缘 1000MΩ·km、热固树脂绝缘 500MΩ·km。

2、电缆头高温高压

2.1 测量要求

2.1.1 按 1.1.1 进行。

2.1.2 带引接电缆的电缆头与特制的密封接头相连,放在高温高压专用试验装置的容器内,另一端伸出高温高压试验装置且保证端部密封。其伸出长度应不小于 250mm,芯线裸露长度应不小于 50mm。

2.2 测量方法

按 1.2.1 进行。

2.3 检验结果判定

电缆头高温高压符合 1.4 的规定。


以上就是今天的分享!如果您对用于上述试验的潜油电泵电缆(电缆头)高温高压试验装置感兴趣,欢迎与我们联系!

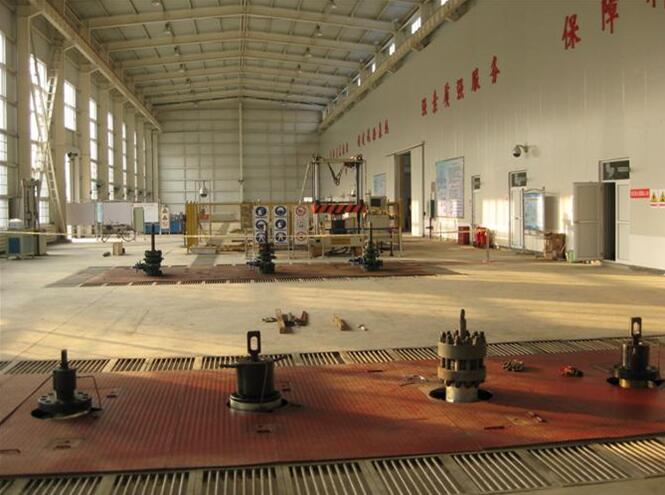

潜油电泵电缆性能试验装置客户现场实拍
