比例式减压阀是一种阀前水压和阀后水压比例相对固定的活塞式结构的减压阀。今天我们来了解一下它的相关性能试验方法。

1、壳体强度试验

试验系统按图 1 。封闭阀门进口和出口，启闭件处于开启状态。给体腔充满试验介质，并逐渐加压到 1.5 倍的公称压力（从阀门进口端加压），试验持续时间按 GB/T 13927 的规定，然后用目测法检查壳体（包括阀体与阀盖连接处）进行检查，不得有可见渗漏，壳体无裂纹、变形等结构损伤。

2、静态密封试验

试验系统按图 1。封闭阀门进口和出口，在阀的进出口端各连接一个压力表。给体腔充满试验介质（从阀门进口端通入），并逐渐加压到 1.1 倍的公称压力，试验持续时间按 GB/T 13927 的规定。然后观察压力表量值。在试验持续时间内，确保减压比保持衡定情况下无可见泄漏。

3、流量特性试验

流量特性试验系统如图 1。给定阀门的最高允许进口工作压力，阀 1、6、7 全开，记下此时流最计 2 的读数（最大流量），调节节流阀 7 使阀门的出口流量为最大流量的 20%，然后再调节节流阀 7，使出口流量达到最大流量，记录此时出口压力偏差值。

4、压力特性试验

压力特性试验系统如图 1。给定阀门的最高允许进口工作压力，调节节流阀 7 使阀门的出口流量为最大流量，然后改变闸阀 1 的开度，使进口压力在 80%〜105% 最高工作压力范围内变化，记录此时出口压力偏差值。

5、减压比、减压比偏差值试验

试验系统按图 1。封闭阀门进口和出口，启闭件处于开启状态。从阀门进口端通入试验介质，并逐渐加压到公称压力，然后观察出口端压力表量值。

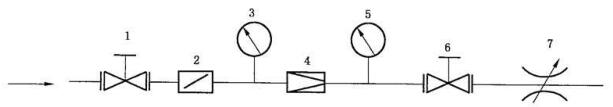

1、6——闸阀；2——流量计；3、5——压力表；4——被测阀；7——节流阀。

图 1 性能试验系统示意图

6、最小开启压力试验

试验系统按图 1。封闭阀门进口和出口，启闭件处于关闭状态。从阀门进口端缓缓通入试验介质，当阀门开启瞬间，观察进口端压力表量值。

7、卫生性能试验

阀门的卫生性能试验按 GB/T 17219 中规定执行。
