今天给大家带来的分享是关于止回阀的耐火试验方法。该方法适用于石油管线用止回阀和井口装置用止回阀。

1、安全防护

止回阀的耐火试验是具有潜在危险的试验，被试止回阀在火烧时阀体腔内压力增加，有可能产生破裂。因此，在试验场地内应设置防护人身安全的保护措施。

2、试验要求

2.1 被试止回阀在正常的安装位置试验，用水做试验介质，应在其指定流向的反向端施加试验压力，保持到火烧结束。

2.2 试验的燃料应采用气体燃料，火源应有足够的能力使被试止回阀完全被火焰包裹。被试止回阀不得隔火保护。

2.3 火烧过程持续时间 30min，火焰的温度应在 761℃～980℃ 之间，火焰的温度由 4.3 所指定位置的热电偶和测温块进行监测。

2.4 火烧时，应观察阀门的情况。火烧结束后，同时检测阀门的内漏量和外漏量。

3、试验系统

止回阀耐火试验装置系统按图 1 所示。

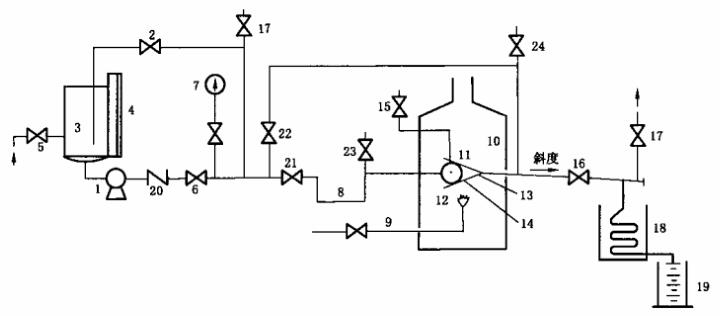

说明：

1——试验泵；2——压力泄放阀3——储水罐；4——液位计；5——供水阀；6——截止阀；

7——压力表；8——阻汽管；9——燃料供给阍；10——试验炉；11——被试止回阀；12——燃气火头；

13——火焰热电偶；14——火焰测温块；15——泄压阀；16——截止阀；17——排气阀；18——冷凝器；

19——计量筒；20——止回阀；21——截止阀；22——截止阀；23——排气阀；24——排气阀。

a）用泵作为压力源的试验系统

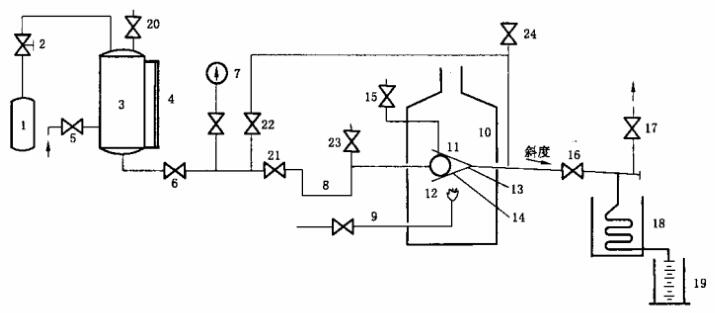

说明：

1——压缩气源；2——气体压力调节阀；3——储水罐；4——液位计；5——供水阀；6——截止阀；

7——压力表；8——阻汽管；9——燃料供给阀；10——试验炉；11——被试止回阀；12——燃气火头；

13——火焰热电偶；14——火焰测温块；15——泄压阀；16——截止阀；17——排气阀；18——冷凝器；

19——计量筒；20——泄压阀；21——截止阀；22——截止阀；23——排气阀；24——排气阀。

b）用压缩气体作为压力源的试验系统

图 1 耐火试验系统图

4、试验装置

4.1 试验装置不应有外力施加在被试止回阀上。

4.2 试验炉与被试止回阀在各个方向的间隔应不小于 150mm。火源距被试止回阀、热电偶和测温块的距离至少应为 150mm。

4.3 公称尺寸不大于 DN150 或 SY/T 5127 标准 7⁷/₁₆" 的被试止回阀，应按图 2 或图 4 所示布置火焰热电偶和 2 个测温块。其他尺寸被试止回阀应按图 3 或图 5 所示布置火焰热电偶和 3 个测温块。

单位为毫米

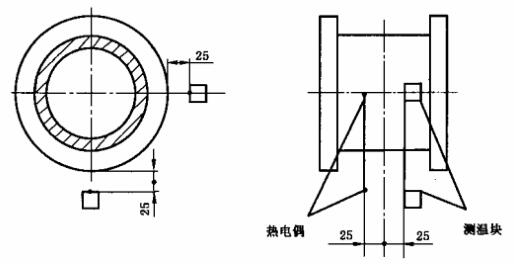

图 2 公称尺寸不大于 DN150 法兰连接端止回阀的热电偶和测温块的位置

单位为毫米

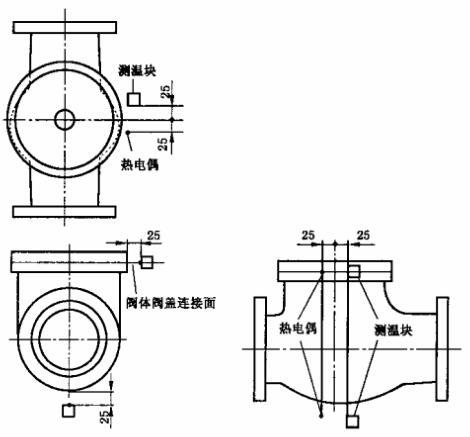

图 3 其他尺寸法兰连接端止回阀的热电偶和测温块的位置

单位为毫米

图 4 公称尺寸不大于 DN150 对夹连接止回阀的热电偶和测温块的位置

单位为毫米

图 5 其他尺寸对夹连接止回阀的热电偶和测温块的位置

4.4 被试止回阀进口连接管道应不小于 DN25 或被试止回阀公称尺寸的二分之一。

4.5 被试止回阀出口连接管道应不小于 DN15。安装后，应有一定的斜度，使泄漏的水能从管道内完全流出。

4.6 与被试止回阀的连接处应具有良好的密封性。若有泄漏，该泄漏量不能作为允许最大外漏量的一部分进行计算。

5、仪表和计量器具

5.1 系统中的压力表的满量程读数应为测量压力的 1.5 倍至 4 倍之间，压力表的分辨率应达到在任意刻度点能读到最大刻度值 3% 以内的值。

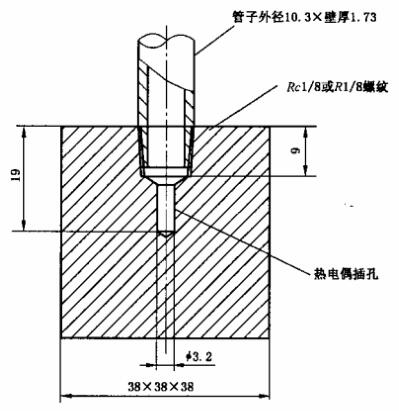

5.2 测温块应用碳钢材料制作，尺寸应按图 6 的规定；在测温块中心放置一个热电偶。

单位为毫米

图 6 测温块的尺寸

5.3 计量容器的容积应满足试验过程中水的最大泄漏量。

6、试验操作程序

6.1 将被试止回阀的两端用专用试验盲板封闭，使止回阀处于水平状态，安装到试验装置上，连接好阀前后的试验管道，在止回阀流向的出口端对其施加试验压力。

6.2 按图 2～图 5 所示的指定要求，安装定位火焰口、热电偶、阀体热电偶和测温块位置。

6.3 打开阀门（图 1 中的序号 5，6，15，21，22，23 和 24），关闭阀门（图 1 中的序号 16 和 17），以给系统内注水和排气。

6.4 关闭供水阀（图 1 中的序号 5，15，22，23 和 24），打开下游的截止阀（图 1 中的序号 16），使管道系统上游的被试止回阀充满水，系统下游的水排掉。放空带有刻度的下游容器（图 1 中的序号 19）。

6.5 施加气压或启动试压泵，系统上游的试验压力按表 1 的规定，记录带有刻度的计量表上的读数（图 1 中的序号 4），在火烧和冷却期间应维持这个压力。瞬时的压力损失是允许的，但累积的时间应不超过 2min。

表 1 耐火试验时的试验压力

6.6 打开燃料供应阀（图 1 中的序号 9），点火并稳定火焰温度。在 2min 之内，两个传感器的平均温度应达到 761℃，维持火焰温度在 761℃～980℃。

6.7 在 15min 的火烧时间内，测温块的平均温度应达到 650℃。对于火烧的剩余时间，测温块的温度应不小于 565℃。

6.8 试验期间至少每隔 30s 记录一次火焰热电偶和测温块的温度值。

6.9 在燃烧时间到后，切断燃气供应。

6.10 记录此刻计量容器所收集到的水量，以确定通过阀座的总泄漏量。继续用计量的容器收集水以确定外泄漏量。

6.11 冷却阀门或强制冷却使阀门温度低于 100℃。记录液位计（图 1 中的序号 4）和量筒（图 1 中的序号 19）的读数。

6.12 对于公称压力不大于 PN100 的阀门。降低系统上游的试验压力，按表 1 的低压试验压力。在 5min 后，再测量 5min 时间通过阀座泄漏量和外泄漏量。

6.13 减小系统试验压力到阀门最大允许工作压力的 1％ 或者更低，排除放空阀中的空气和水（图 1 中的序号 15 和 23），关闭下游的截止阀（图 1 中的序号 16）。

6.14 打开阀（图 1 中的序号 22 和 24），使水充满系统下游管道，并排除管道的空气，然后关闭放空阀（图 1 中的序号 24）。

6.15关 闭截止阀（图 1 中的序号 21），以断开被试止回阀上游的压力来源。

6.16 打开上游的放空阀（图 1 中的 23）。确保被试止回阀的阀座没有密封，通过放空阀观察水流动，然后关闭放空阀。

6.17 增加试验压力至表 1 规定高压试验压力，可通过打开阀体空腔放空阀（图 1 中的序号 15）观察，确保整个被试止回阀阀体内有试验压力。稳定高压试验压力 5min 后，再测量 5min 时间的被试止回阀的外部泄漏量。
