金属波纹管密封性的(气密性和无渗漏性)试验方法

2021-04-25 0 编辑:亿威仕 | 市场部

根据金属波纹管(以下简称波纹管)的工作介质的不同对波纹管的密封性要求分为气密性和无渗漏性两种。密封性试验允许在工艺过程中进行。气密性和无渗漏性对应的技术要求和试验方法如下:

1、波纹管气密性试验

1.1 技术要求

气密性试验不准用其他试验代替。

对要求必须保证气体介质或危险、有毒有害的介质工作时不发生泄漏的波纹管,必须做气密性试验,必要时由承制方和定购方提出泄漏率指标,试验气体压力大于等于公称压力,不得有泄漏或超过泄漏率指标的现象出现。

对有真空度要求的波纹管,应进行真空气密性试验。

1.2 试验方法

波纹管的气密性试验方法有两种:气压气密性试验和真空气密性试验。

1.2.1 气压气密性试验

试验设备:

a)气压源应保证试验压力要求(用气压设备要有防护,确保人身安全)。介质为非易燃易爆、无毒、无腐蚀性洁净干燥的气体。压力指示仪表精度:敏感类波纹管不低于一级;通用类波纹管不低于 1.5 级。泄漏显示采用水槽或皂液。

b)专用密封夹具。要确保波纹管端口密封,并确保自由长度不变。

试验方法:

将波纹管安装在夹具内,充入公称压力,敏感类波纹管保压时间不短于 1min;通用类波纹管保压时间不短于 10min,观察水槽或皂液,应符合 1.1 规定。

1.2.2 真空气密性试验

试验设备:

a)复合真空计或氦质谱检漏仪,也可用其他同类仪器。

b)机械真空泵和扩散泵。

c)专用密封夹具。要确保波纹管端口密封,并确保自由长度不变。

试验方法:

将波纹管安装在夹具内与真空系统接好,抽真空;也可以使用氦质谱漏率直接读数,以达到要求的真空度或泄漏率为合格。

2、波纹管渗漏性试验

2.1 技术要求

对要求保证液体介质工作时不发生泄漏的波纹管,必须做渗漏性试验,试验气体压力如下:

公称压力小于等于 0.25MPa,用公称压力作试验压力;

公称压力大于 0.25MPa,小于 0.6MPa,用 0.25MPa 作试验压力;

公称压力大于 0.6MPa,用 0.5MPa 作试验压力;

渗漏性试验允许用气密性试验代替。

2.2 试验方法

试验设备:

a)气压源应保证试验压力要求(用气压设备要有防护,确保人身安全)。介质为非易燃易爆、无毒、无腐蚀性洁净干燥的气体。压力指示仪表精度:敏感类波纹管不低于 1 级;通用类波纹管不低于 1.5 级。泄漏显示采用水槽或皂液。

b)专用密封夹具。要确保波纹管端口密封,并确保自由长度不变。

试验方法:

将波纹管安装在夹具内,按 2.1 规定充入试验压力,敏感类波纹管保压时间不短于 1min;通用类波纹管保压时间不短于 10min,观察判断有无渗漏现象。

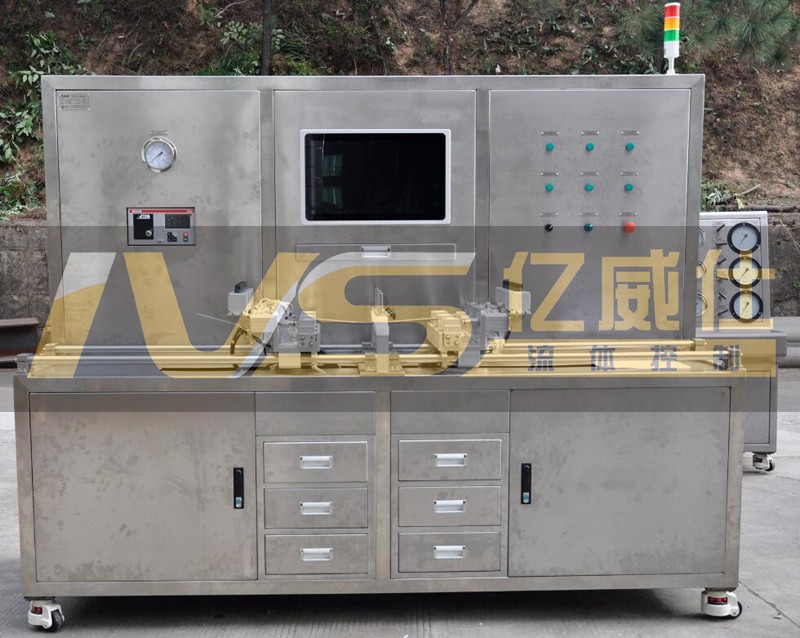

以上就是本次的分享!如果您对用于上述试验的金属波纹管密封性试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859!
