为中海油某单位定制的高等级井下安全阀功能检测设备通过验收!

2021-04-06 0

近期,由我司为中海油某公司定制的高等级井下安全阀功能检测设备完成现场安装调试,通过用户验收,正式投入产品测试阶段!

该型高等级井下安全阀功能检测试验设备是按 API 14A V1-H 设计确认等级标准建设,且具备向下兼容性(兼容 V2、V3 、V4),能够满足额定工作压力 15000psi(105MPa)地面控制井下安全阀的功能检测要求。 轴向载荷:500 吨; 测试介质:水、油、氮气,最高工作压力:30000psi,温度范围:-40~350℃,具备氮气泄漏检测装置、液体泄漏检测装置、液控管线腔零气泡检测设备,试验箱体能适用 2-3/8″~7″ 安全阀的测试要求。

项目背景:

随着中海油完井业务发展、工具系列化研发、市场应用和国外市场开拓过程中遇到的主要问题为缺乏高标准、高等级、可靠性强的完井工具(如V1-H等级井下安全阀类)。海油只有走在国内高端试验平台建设的前列才不会受制于人,灵活有效地发展自己的完井业务,促进完井业务国际市场开拓。这就要求必须建设高标准、多功能、多种类井下安全阀的研发测试检验平台。

设备主要技术参数:

1)试验装置能适用 2-3/8″~9-5/8″ 安全阀的测试要求,满足外径不大于 310mm,长度不大于 3.5m 的安全阀测试要求;

2)测试介质:水、液压油、氮气、泥浆、丙烷;

3)试验设备各高压管线、接头密封连接处能反复拆卸,密封性能确保可靠;

4)具备液控管线接口、安全阀各连接部位的泄漏监测及泄漏速率检测能力;

5)液体泄漏速率检测装置:满足 ≤10cm³/min(10mL/min)流量的检测要求;

6)氮气泄漏检测装置能满足气泡泄漏检测的要求,能满足最大泄漏速率 0.10m³/min(100L/min)的检测要求,数据采集系统能自动对气泡数量、出气泡时间和气泡持续时间进行实时监测。

项目由我司为中海油某公司设计、制造、现场安装的高等级井下安全阀功能检测试验设备是根据 API 14A 标准进行建造,满足“确认测试要求、功能测试要求、V2、V3 等级功能确认测试要求、V1、V1-H 等级功能确认测试要求和 V1-H 等级功能确认测试要求”等规定的测试要求。同时,对于试验设备在压力、温度、液体、气体泄漏检测等方面提出很高的要求,且整个设备集成机械、液压、流体、电控、数据采集及处理、远程监控等诸多系统。

此装置已于近期现场安装调试完毕,已正式进行产品测试阶段,相信拥此利器,我国的高标准、高等级、可靠性强井下安全阀将有质的飞跃。解决高等级井下安全阀受制于国外的现状,实现高等级井下安全阀完全自主化。

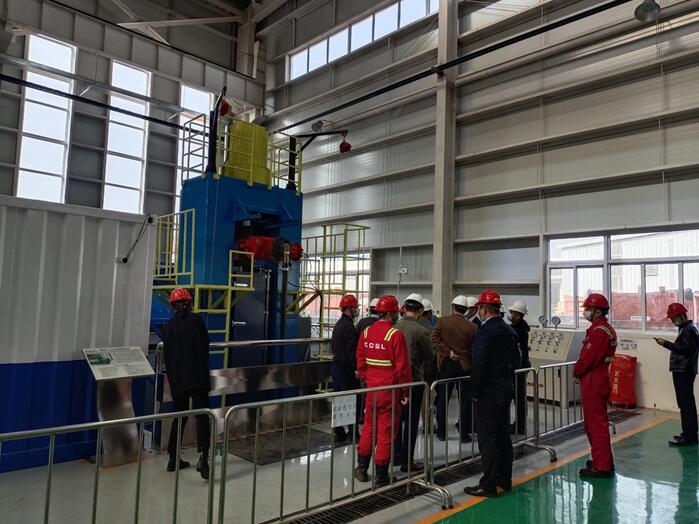

高等级井下安全阀功能检测设备完成现场交付实拍
