今天给大家带来的是关于射孔枪的耐温耐压试验试验方法。（如果您对用于试验的高温高压试验装置感兴趣，欢迎与我们联系！0755-8889 8859！）

根据相关标准规定，射孔枪耐温耐耐压性能应能符合以下要求的规定：

a）射孔枪额定工作温度分为四个等级：120℃，150℃，180℃ 和 210℃。

b）射孔枪额定压力分级为：35MPa，50MPa，70MPa，105MPa，140MPa，175MPa，和 210MPa。

c）射孔枪在额定温度与额定压力条件下，30min 内枪体不变形、不渗漏。特殊情况下据现场使用需要确定。

1、试验原理

通过对密闭系统加热，使系统中介质升温，当温度达到预定值后，对系统加压，在预定温度、压力条件下对射孔枪进行试验。

2、试验装置

主要由高压容器、加热器、高压泵、压力平衡阀、温度-时间曲线记录仪和控制台等组成。试验装置原理示意图见图 1。

1——温度传感器；2——釜体上压帽；3——加热板；4——高压釜体；5——介质；6——釜体下压帽；

7——截止阀；8——比例溢流阀；9——单向阀；10——超高压泵；11——试样；12——压力传感器；

13——压力表；14——热交换器；15——油箱；16——蓄能器；17——控制台；18——高压泵

图 1 高温高压试验装置原理图

3、试样

3.1 射孔枪数量至少为两支。

3.2 射孔枪性能及尺寸应符合该产品标准规定。射孔枪内腔长度不应小于 8 倍枪的标称外径。

4、试验条件及要求

4.1 密封尺寸按现场条件进行组装。按现场条件组装射孔枪。

4.2 试验介质为导热油或水。

4.3 试验温度为额定工作指标的 1.05 倍，控制精度为 ±5℃。

4.4 常温级、中温级试验压力为额定工作指标的 1.15 倍，控制精度为 ±3MPa；高温、超高温级试验压力为额定工作指标的 1.20 倍，控制精度为 ±5MPa。

4.5 试样恒温、恒压时间为 30min，特殊情况下，根据现场使用需要进行确定。

4.6 密封件恒温、恒压时间为最长额定时间。

5、试验程序

5.1 按设计要求组装射孔枪（不含爆炸品），如果枪体内需填充支撑棒，其最大外径应比射孔枪内径至少小 65mm。将射孔枪放置于试验容器中。

5.2 按试验要求加温，当温度达到预定值后加压。

5.3 温度、压力均达到试验规定要求时，恒温、恒压至试验规定时间。

5.4 泄压、降温后，取出试样，进行射孔枪渗漏、枪体变形检查。

6、测量结果的表述

记录试验结果，格式参见图 2 和图 3。

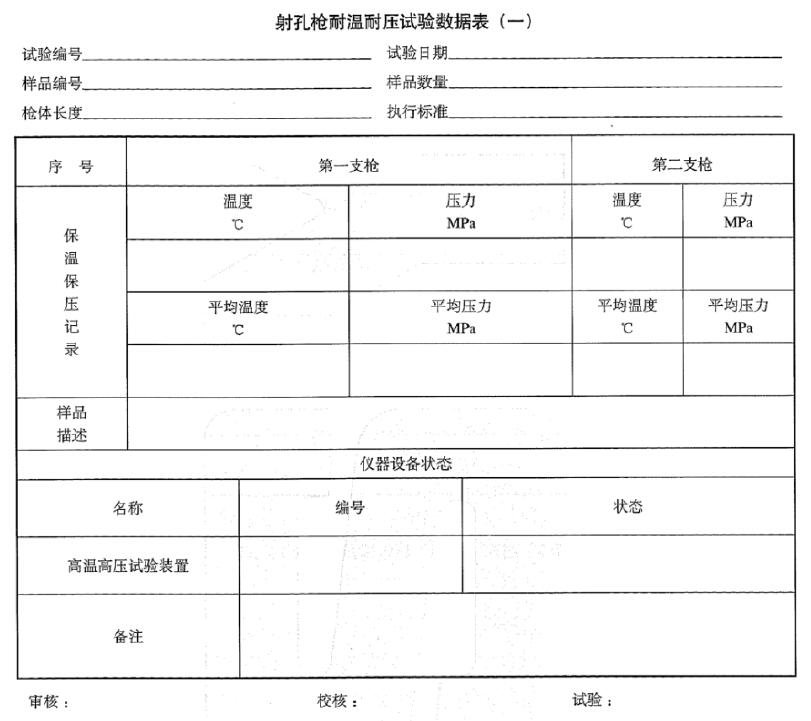

图 2 射孔枪耐温耐耐压试验数据表格式（一）

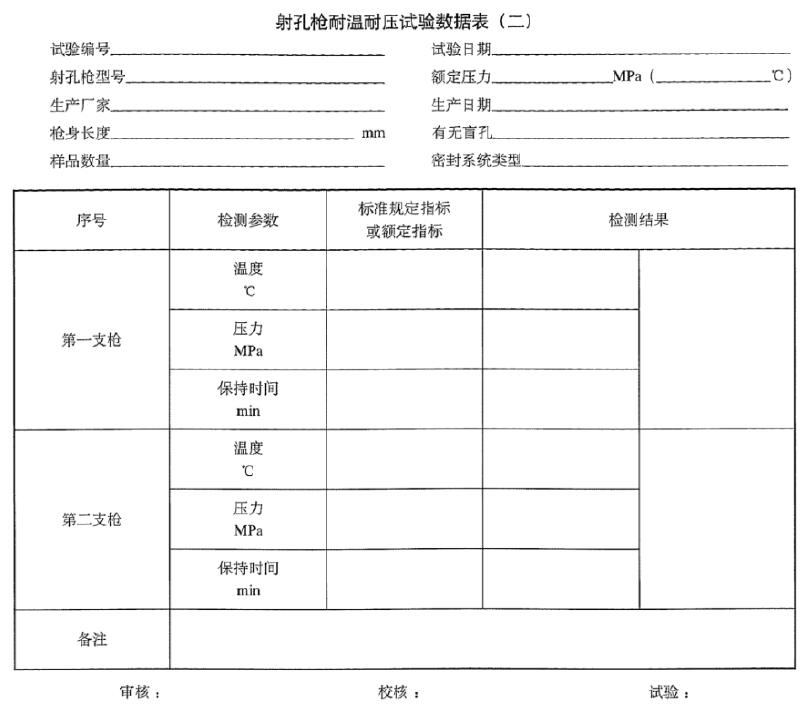

图 3 射孔枪耐温耐耐压试验数据表格式（二）
