近期，由我司为北京某研究所定制的耐火试验台通过验收正式交付使用！

该耐火试验台主要是用来检测阀门、管材、管接头等工件在高温下（燃烧时）的密封性能及承压能力。为阀门、管接头厂家、质检单位及科研院所提供真实、可靠、准备的试验数据，为改善和提高阀门、管材的密封性能及耐压强度提供有力的试验依据。

试验台依据相关标准设计制造。整套系统由增压泵、配套阀门（截止阀、泄压阀、调节阀、止回阀等）、压力变送器及传感器等构成，通过气驱液高低压双泵系统提供试验液压源（试验阀门压力等级 0.2MPa-45MPa），因阀门中腔泄压的压力等级为阀门压力等级的 1.5 倍，为防止蒸汽压力回串，故需要对蒸汽进行冷凝，同时防止压力回串加压泵的压力等级应略大于阀门的等级以保护加压泵，即对应加压泵的压力等级应大于 70MPa，选择出口压力为 70MPa 加压泵，阀门为 150LB 的磅级时，试验压力仅为 0.2MPa，所以本次设计是气动液体高低压双泵系统增压才能实现，试压时由低压泵注水，再由高压泵增压，试验过程可以通过截止阀、电磁阀、单向阀的开关选择增压线路，达到试验时所需压力。

设备配置专用的液化气燃烧系统，含气化炉、比例调节装置、压力控制、自动点火及火焰检测装置，所有的采用防爆标准，设置可燃危险气体探测报警装置，保证燃气系统的使用稳定，安全可靠。

试验台原理简介：

阀门燃烧试验系统是把充满水的被测阀门处于关闭位置安装在试验箱中，通过燃烧液化石油气来对被测阀门进行燃烧加温，阀门在 750~1000℃ 的火焰中放置 30 分钟，在燃烧期间对阀门进行水压测试，记录其内部和外部的泄漏量。在耐火试验冷却后，再对阀门进行静水压强度试验，以评定阀门壳体、阀座和密封件的承压能力。

相关参考标准：

ISO 10497 阀门测试-阀门防火型式试验要求；

JB/T 6899 阀门的耐火试验；

API 607 Fire Test for Soft—seated Quarter—turn Valves；

API 6FA Specification for Fire Test for Valves；

API 6FD Specification for Fire Test for Check Valves；

GB/T26479-2011 弹性密封部分回转阀门 耐火试验；

GB/T 26482-2011 止回阀 耐火试验。

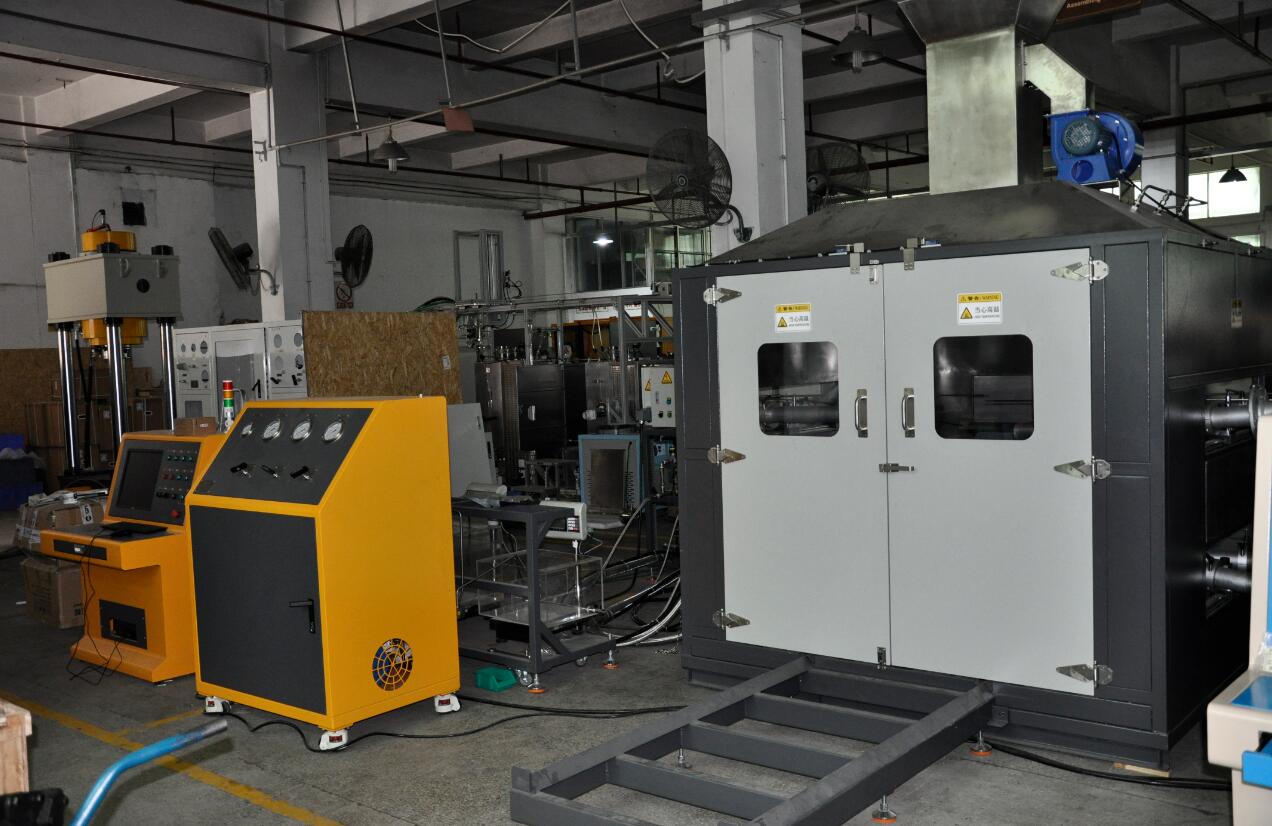

设备参考图片：
