石油钻采设备用气动元件-梭阀耐压和耐久性能试验方法

2021-03-25 0 编辑:亿威仕 | 市场部

石油钻采设备用气动元件-梭阀耐压和耐久性能试验方法:

1、梭阀耐压性能试验方法:

1.1 试验装置

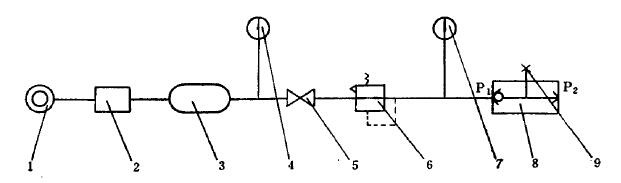

1.1.1 试验装置的回路如图 1 所示,并应符合规定。


图 1

1——气源;2——增压装置;3——气罐;4、7——精密压力表;

5——阀门;6——减压阀;8——被试阀;9——堵头

1.1.2 试验回路中所用的仪表、元件、连接管线及接头的公称压力应高于被试阀公称压力的 1.5 倍。

1.2 试验步骤

1.2.1 将压缩空气增压,使其比被试阀公称压力的 1.5 倍高 0.1MPa。

1.2.2 打开阀门 5,调节减压阀 6,使精密压力表7的压力值为被试阀的规定试验压力,并保持压力值恒定。

1.2.3 保压1min,关闭阀门 5 及减压内 6,并排掉被试阀及管线的压缩空气。

2、梭阀耐久性能试验方法

2.1 试验装置

试验装置的回路如图 2 所示,并应符合规定。


图 2

1——气源;2——气罐;3——气源处理装置;4——精密压力表;5——阀门;

6——三位四通电磁阀;7——被试阀;8——堵头;9——计数装置

图 2 中计数装置及三位四通电磁阀的控制电路应另行设计。

2.2 试验步骤

2.2.1 调节气源处理装置 3 中的减压阀,使精密压力表 4 的压力为规定值。

2.2.2 打开阀门 5,操纵三位四通电磁阀 6,使其按 0.5〜1Hz 的频率动作。

2.2.3 观察并记录计数装置 9 的数值。

2.2.4 被试面动作 3*105 次后允许清洗或加润滑剂,但不得更换零件,试验可连续,也可间断进行。

2.2.5 被试阀的动作次数达到 1.5*106 次后,停止式验。

2.2.6 经耐久性试验后的被试阀按“泄漏量试验”和“正常换向试验”的规定进行试验。
