什么是内容积膨胀量？

内容积膨胀量是指当制动软管在经受规定的内部压力时，测量其自由长度所溢出介质的容量。

汽车液压制动胶管内容积膨胀量的测定是指在规定的压力和介质下，测定汽车液压制动胶管的内容积膨胀量。

汽车液压制动胶管内容积膨胀量的测定按以下的规定要求方法进行：

1、试样的准备

1.1 试样规格为内径 3.2、4.8、6.3mm 的汽车液压制动胶管。

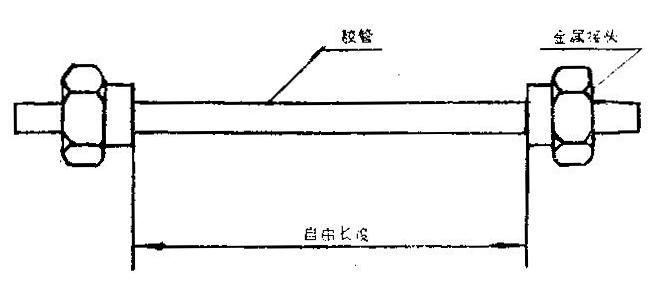

1.2 试样的自由长度为 200～600mm 并装配好金属接头，如图 1 所示。

2、试验条件

2.1 试验压力为 6.9MPa（70kgf/cm²）和 10.3MPa（105kgf/cm²）两种。

2.2 试验介质为无添加剂的水，而且无游离空气和气泡。

3、试验仪器

3.1 试验仪器主要由压力泵、贮液箱、滴定管、阀门、支撑架等组成，如图 2 所示。

1——压力泵；2——贮液箱开关；3——贮液箱；4——压力表；5——试样；6——滴定管；

7——上接头开关；8——支撑架；9——下接头开关

图 2

3.2 试验仪器使用的管道、贮液箱等内壁必须光滑，用不生锈的金属材料制成。阀门须能承受试验用的压力。

3.3 仪器的标定：试验仪器在使用之前，必须通过一个模拟管来测定，在施加 6.9MPa（70kgf/cm²）和 10.3MPa（105kgf/cm²）压力确定标定修正系数。模拟管是由最小规格壁厚为 1.52mm 的无缝钢组成的，其自由长度为 305±6mm，外径为 6.3mm。在软管总成试验中使用的全部接头和附件应装在该系统中。试样所得到的膨胀量读数应该减去标定的修正系数。最大允许标准修正系数在 10.3MPa（105kgf/cm²）的压力下，应为 0.08cm²。

4、试验步骤

4.1 将装有金属接头的胶管，不能扭转，不能拉伸，保持其长度垂直位置装于试验仪器上。

4.2 大约用 0.25L 水，从水箱流入试样，进入滴定管内，将空气从系统中排净。

4.3 关闭通向滴定管的阀门，并对试样施以 10.3MPa（105kgf/cm²）的压力，保持 10s，检查试样的各个连接部分有无泄漏。检查后将试样中的压力完全排除。

4.4 将滴定管的水平面调到零，关闭通向滴定管的阀门，对试样施以 6.9MPa（70kgf/cm²）的压力保持 5±3s，然后在 3s 之内迅速打开通向滴定管的阀门，再保持 10±3s。使试样中的水升入滴定管，滴定管中的液面保持恒定状态。

4.5 对试样重复经过两次上述步骤的测定，于是滴定管中的水量便是三次膨胀量的总和。该滴定管测量的读数要精确到 0.05cm³。

4.6 将滴定管测量结果的累计读数除以 3，减去标定修正系数，就可以分别求得体积膨胀量，将该数除以自由长度就得到试样每米长度的体积膨胀量。

4.7 把滴定管的水平面按上述方法重新调到零，重复上述的试验过程求得 10.3MPa（105kgf/cm²）压力下的体积膨胀量。如果试样中的压力偶然上升到规定值以上。但不超过 24MPa（245kgf/cm²）则排除压力，供试样至少恢复 15min，然后重复试验。如果试样承受超过 24MPa（245kgf/cm²）的压力）则需另取试样进行试验。如果在试验中的任何时间，试样中溢出气泡，则须使试样至少恢复 5min 以后，再重复试验。

4.8 试验结果

内容积膨胀量按下式计算：

以上就是今天的分享！如果您对用于上述试验的汽车液压制动软管膨胀量试验装置感兴趣，或者对制动软管的其他性能试验装置（如脉冲振动试验台、耐压爆破试验台等）感兴趣，欢迎与我们联系！电话：0755-8889 8859！

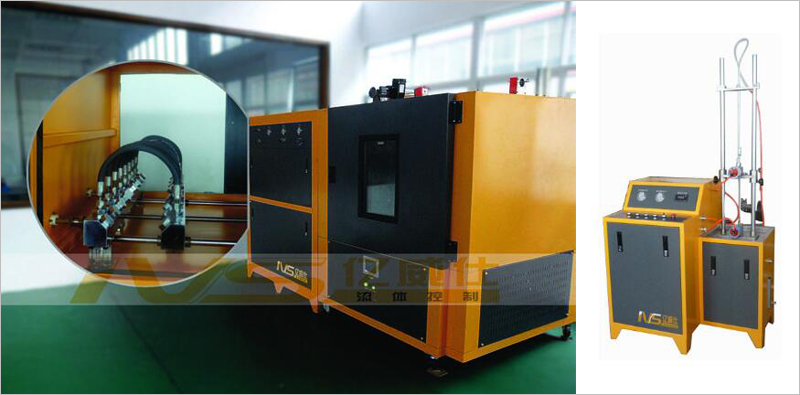

（左边是脉冲试验台、右边是膨胀量试验台）
