压力传感器是一种将压力变量转换成可传送的电压信号的产品,其输出信号与压力变量之间有一定的连续函数关系(通常为线性函数)。今天给大家带来的是关于电自动控制器-压力传感器(以下简称传感器)的耐压强度、破坏强度及疲劳耐久性能试验的内容。
1、传感器耐压强度试验
1.1 技术要求
传感器经受耐压强度试验后,前后准确度变化应不超出 ±1%F.S.,其他性能应符合“绝缘电阻、电气强度”的要求。
1.2 试验方法
将传感器按图 1 所示连接,给传感器施加 1.5 倍的最大工作压力(气压或液压),保压 3min,结果应符合 1.1 的要求。

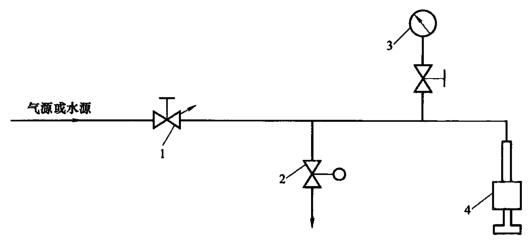

说明:1——进气/水阀;2——放气/水阀;3——压力表;4——传感器。
图 1 耐压强度试验装置
2、传感器破坏强度试验
2.1 技术要求
传感器经受破坏强度试验后,应无开裂和破损现象。
2.2 试验方法
将传感器按表 1 规定的压力进行试验,结果应符合 2.1 的要求。
表 1 试验压力 (单位为兆帕)
3、传感器疲劳耐久试验
3.1 技术要求
传感器经受疲劳耐久试验后,前后准确度变化应不超出±1%F.S.。
3.2 试验方法
将传感器放置在疲劳测试台上进行压力冲击,施加压力范围为工作压力上限的 20%~100%,进行 100 万次,结果应符合 3.1 的要求。
