今天给大家带来的分享是关于扩张式封隔器的常温检测项目及各项目对应的试验方法。

警告：扩张式封隔器的常温检验中涉及到较高压力条件下的操作，实验室人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题，使用者有责任采取适当的、安全的健康措施，并保证符合国家有关法规规定的检验条件。

扩张式封隔器常温检验仪器设备由试压泵、检验套管、专用工具和量具等部分组成。检验在室温下进行，通常采用"-10#柴油或水"为检验介质，具体检验项目及步骤如下：

1、零部件检验

封隔器零部件检验应符合设计要求。

2、封隔器组装

封隔器组装过程中涉及的有关封隔器原始数据参考附录 A 填写。

3、扩张性能检验

在自由状态下以低于 10L/min 排量向封隔器内加压，当封隔器封隔件扩张至表 1 中封隔件扩张外径规定尺寸时，记录扩张压力，放压。

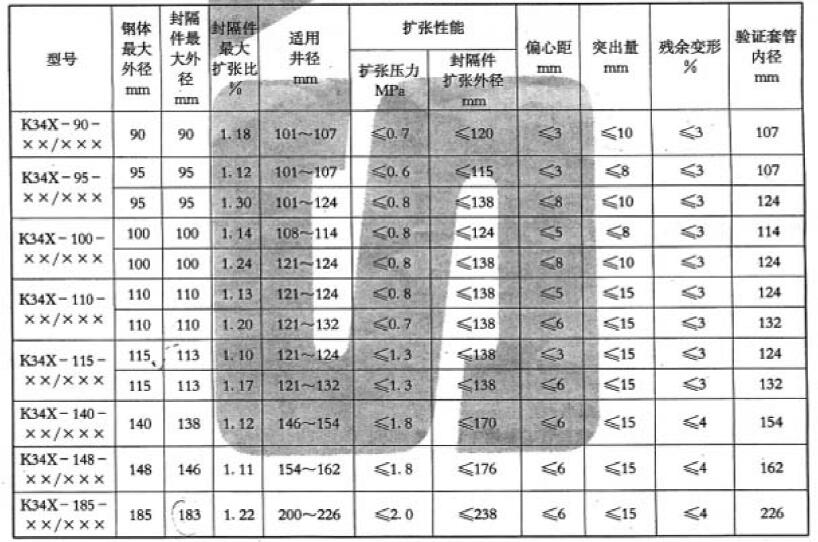

表 1 不同型号封隔件性能技术指标

4、偏心距、突出量检验

4.1 将封隔器放入检验套管内，向封隔器内施加坐封压力。

4.2 测定封隔件偏心距、突出量等参数。

4.3 放压。

5、坐封、解封性能检验

5.1 向封隔器内加坐封压力，使封隔器坐封。

5.2 按表 2 规定时间稳压。

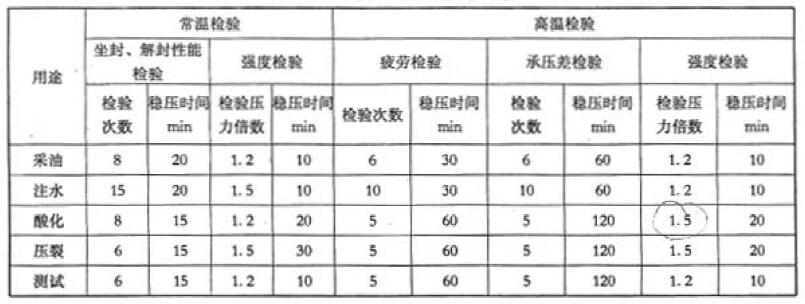

表 2 不同温度检验技术要求

5.3 将封隔器解封。

5.4 按表 2 要求重复 5.1~5.3 步骤。

6、强度检验

6.1 按额定工作压差及表 2 规定的检验压力倍数计算得到的压力值，向封隔器内施加强度检验压力。

6.2 按表 2 规定时间稳压。

6.3 将封隔器解封。

6.4 重复 6.1~6.3 步骤两次。

7、测量封隔件残余变形

取出封隔器，用外卡尺、深度尺测量封隔件检验后最大外径，根据公式（１）计算残余变形。

δ＝（D₂-D₁）/D₁*100%·········（1）

式中：

δ——残余变形；

D₂——检验后封隔件最大直径，单位为毫米（mm）；

D₁——检验前封隔件直径，单位为毫米（mm）。

8、检验结果判断

8.1 封隔器扩张压力、偏心距、突出量、残余变形小于或等于表 1 规定指标为合格。

8.2 坐封、解封性能检验：全部检验坐封、解封顺利，不渗不漏无压降，三项均满足为合格。

8.3 强度检验：全部检验坐封、解封顺利，不渗不漏无压降，三项均满足为合格。

8.4 检验数据填写参考表 A.1 和表 A.2。

附录A

（资料性附录）

封隔器检验记录表格式

封隔器检验记录格式见表 A.1～表 A.2。

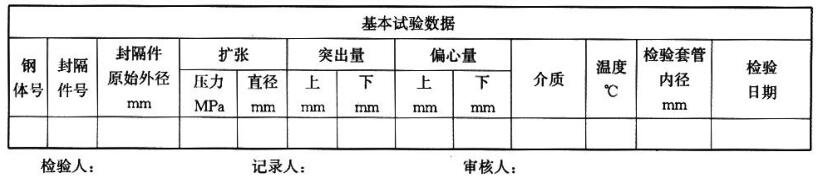

表 A.1 扩张式封隔器基本检验数据表

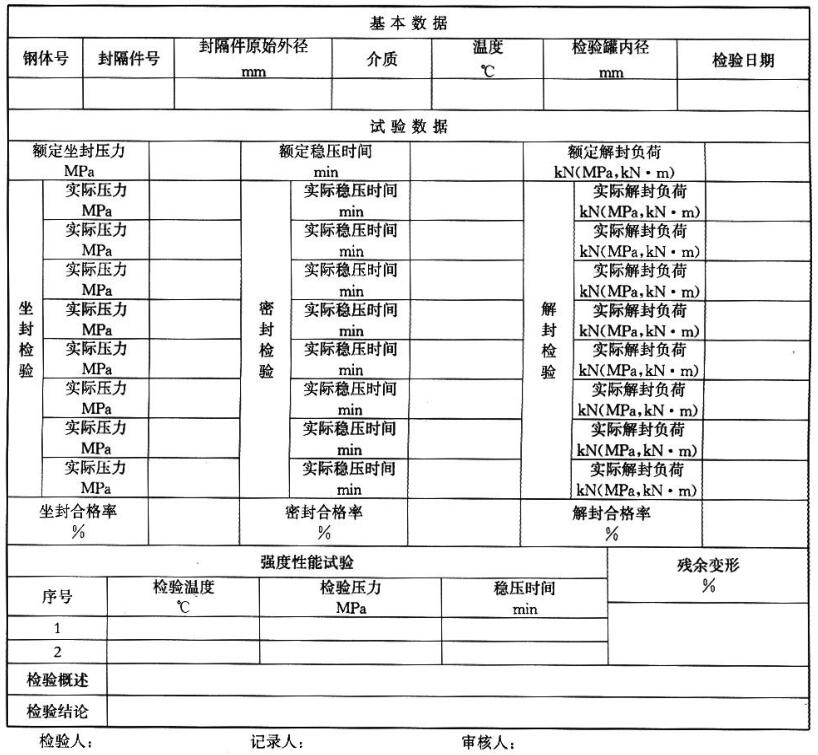

表 A.2 扩张式封隔器常温检验数据表
