为北京某航天科技有限公司生产的火箭地面供气系统配气台交付用户使用

2020-07-12 0

近日,由我司为北京某航天科技有限公司生产的火箭地面供气系统配气台通过用户验收,正式交付使用。

配气台采用分体式设计包括两个部分组成:位于火箭远端的电脑控制系统,位于火箭近端的配气台压力控制系统,控制设备和配气台之前通过网络通讯,通讯距离不小于 150 米。

配气台主要有减压阀、电磁阀、手动阀、安全阀、压力表、压力传感器、管路及控制设备等组成,其功能是按照测试和发射流程要求,完成火箭气瓶充气、增压、气密性检查、发动机吹除、气封吹除等功能。

控制部分实现电磁阀远程控制及压力参数监测、显示、收集功能,控制形式是用PLC圆孔,在远控设备出现故障时,可在现场机柜进行电磁阀单点操作控制。

一、 设备主要技术指标和参数:

1)试验介质:氮气;

2工作压力:30MPA;

3操作方式:手动+自动两用控制;

4输出回路:8路输出(8种用途);

5配气台外形尺寸(mm):长1000×高1300×深700;(客户需求定制)

6压力测量精度:0.5 级压力传感器,响应时间≤1ms。

二、 设备使用测试方法:

电脑操作程序设定参数,鼠标点击开始测试

程序控制气动泵启动从零开始升压,同时压力变送器读取压力值,实时对比,自动控制气动泵停止加压,保压,再加压,泄压,整个过程实时在显示屏上合成显示为压力时间曲线。

当整个实验过程运行完成,试验自动停止,自动控制泄压,自动判断泄露,自动判断爆破,自动记录泄露值,直到试验测试完成。

在紧急情况下,直接按急停,系统泄压,实验结束。

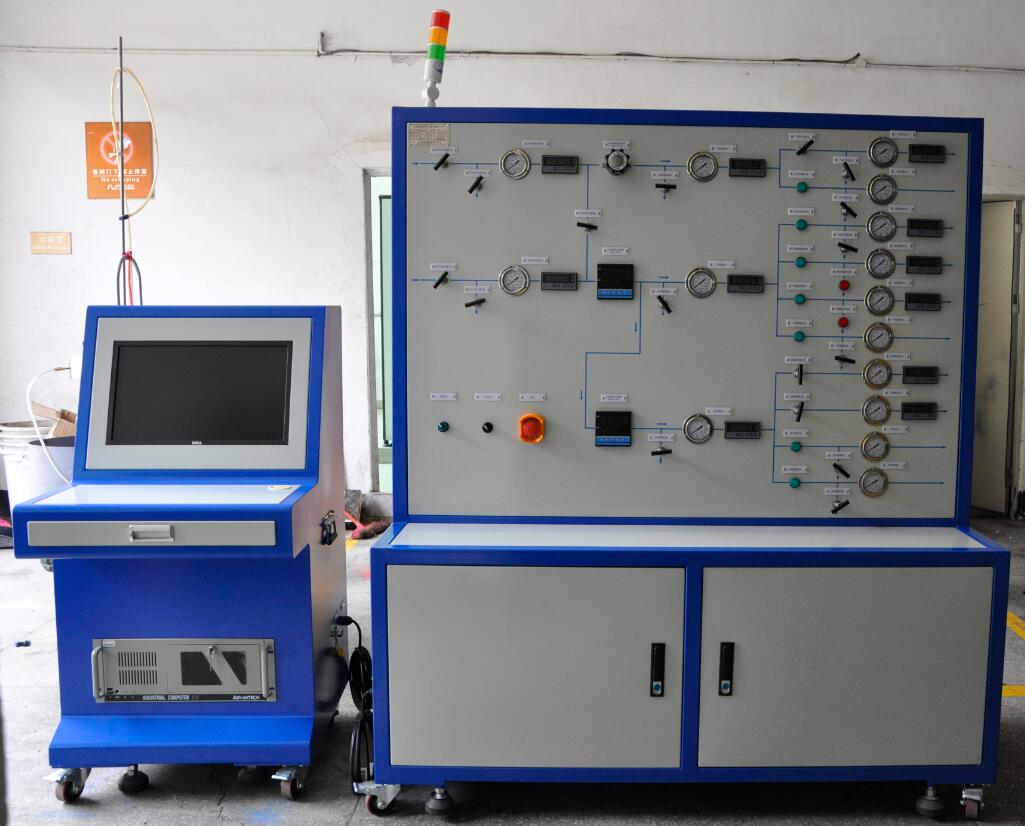

三、设备参考图片:

火箭地面供气系统配气台
