液压导管及连接件的弯曲疲劳试验:

1、试验要求

1.1 试验应力:试验试样最大许可弯曲疲劳应力决定于组合应力 Sf。组合应力有拉伸应力 Sp 和弯曲应力 S 组成,即 Sf=Sp+S。

1.2 试验循环次数

试验试样应能承受 10循环,试验期间试件不允许发生任何故障。试验尽量不间断进行。

1.3 弯曲试验装置

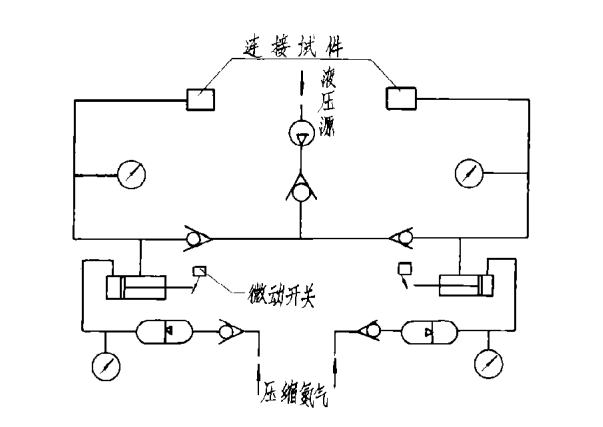

试验装置应能对导管和直通接头、过隔板接头以及其他接头如弯接头、三通接头等试件进行试验。试验装置应能在试验中保持所需要的恒压。液压油采用飞机系统用油。试验装置还可有一套自动切断装置的增压系统,即当出现故障或压力降低时,切断装置应能自动工作,其原理如图所示:

弯曲试验装置原理图

2、试验方法

2.1 平面悬臂梁弯曲试验方法

弯曲试验装置应类似下图。它应包括一个振动台,一个可安装六套试件的歧管,一套给时间充压并能试验中保持静态工作压力的液压系统。

弯曲试验装置示意图1

时间对称地安装在歧管两侧,将歧管刚性的固定在振动台上,用一组软管组件使歧管与液压源或增压系统相连。

试验频率:25~140Hz。

2.2 平面简支梁弯曲试验方法

试验设备:弯曲试验装置应如下图所示,包括一个振动台,一套能使时间实现简支的夹具,一套给试件充压并能在试验中保持静态工作压力的液压系统。

时间对称的分布在试验夹具上,将试验夹具刚性的固定在振动台上用一组软管组件使歧管与液压源或增压系统相连。

试验频率:25~140Hz。

弯曲试验装置示意图2

3、液压导管及连接件旋转弯曲疲劳试验机方法

3.1 10次循环试验

试验方法和应力按照 HB 6442 中的 3.3 和 2.1 的规定进行试验,试验过程中导管和连接件不应出现渗漏和破坏。

3.2 绘制 S-N 曲线

S-N 曲线:以材料标准试件疲劳强度为纵坐标,以疲劳寿命的对数值 lg N 为横坐标,表示一定循环特征下标准试件的疲劳强度与疲劳寿命之间关系的曲线,称应力-寿命曲线,也称 S-N 曲线。

可以用绘制 S-N 曲线来代替 10次循环试验,此时,为了绘制 S-N 曲线,需准备 8 个试验件,每两个试验件用于四种应力水平之一。其中三组双试件采取不同高应力水平以取得破坏时的循环数,一组双试件在维持 10次循环试验不破坏较低应力 symc 水平。

试验方法按照 HB 6442 3.3 进行。
