软管快速接头的技术要求及试验方法

2020-09-08 0

今天给大家带来的分享是关于软管快速接头的技术要求及试验方法。

1、技术要求

1.1 快速接头的主要零件材料按表 1。

表 1 接头的主要零件材料

零件名称材料
名称牌号标准号
各种接头及本体铸造铝合金ZAISi12Cu2Mg1GB 1173-86
把手铸造铜合金ZCuAi9Fe4Ni4Mn2GB 1176-87
密封胶垫耐油橡胶(专用配方)按 1.7
销轴不锈钢棒2Ct13GB1220-92

1.2 接头铸件表面不应有明显的铸造缺陷。

1.3 接头铸件尺寸公差按 GB 6414 的公差等级 CT 9 规定。

1.4 铝合金零件在加工前应进行热处理,其热处理为淬火并完全时效,硬度 HB≥90,抗拉强度 σb≥260N/mm²。

1.5 接头的加工面不应用擦伤、沟槽或碰撞形成的明显凹陷,并不得有裂纹,结疤等缺陷。

1.6 铝合金零件应进行氧化处理,其技术条件按 CB/Z 92 的规定。

1.7 密封胶垫应满足下列的物理机械性能要求:

a)硬度(邵氏A度)55±5;

b)永久变形:不大于10%;

c)扯断强度:80MPa;

d)脆性温度:不高于 -65℃;

e)伸长率(%):不小于 350;

f)-45℃压缩耐寒系统:不小于 0.4;

g)老化系数(70℃*96h):不小于 0.7;

h)吸油率(汽油:苯=3:1*常温*24h):不大于 15%。

1.8 密封胶垫的百度为 6mm,其表面光滑平整。

1.9 接头与软管的连接型式按附录 A(标准的附录)。

1.10 软管按 HG 6-672、HG 6-764、HG 6-1397、GJB-1123.4 的规定。

2、试验方法

2.1 阴端接头本体、阳端接头和各种异形接头应进行水压强度试验,其试验压力为公称压力的 1.5 倍,持续时间不少于 5min,不得有渗漏现象。

2.2 装配后的软管快速接头应进行水压密封性能试验,其试验压力为公称压力的 1.25 倍,持续时间不少于 5min,不得有渗漏现象。

2.3 各种异形接头均应装上金属阳端堵盖(或金属堵塞)进行水压密封性能试验,其试验压力为公称压力的 1.25 倍,持续时间不少于 5min,不得有渗漏现象。

2.4 密封胶垫的物理机械性能试验按下列方法:

a)硬度(邵氏A度)按 GB 531 进行试验;

b)永久变形、扯断强度和伸长率按 GB 528 进行试验;

c)脆性温度按 GB 1682 进行试验;

d)压缩耐寒系数按 GB 6034 进行试验;

e)老化系数按 GB 3512 进行试验;

f)吸油率按 GB 1690 进行试验。

以上就是今天的分享!如果您对用于上述试验的软管接头水压强度及水压密封性能试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648

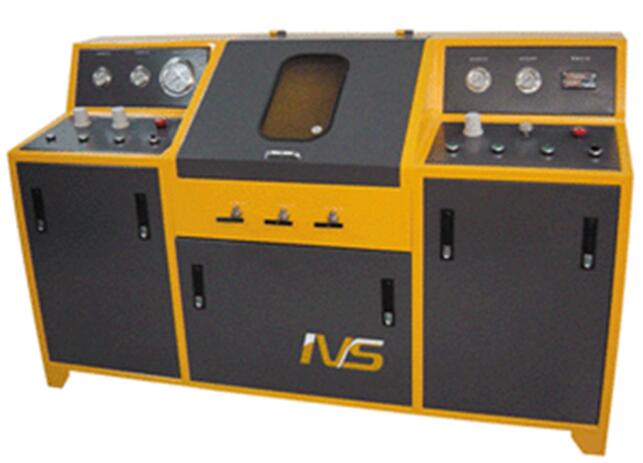

软管接头水压强度及水压密封性能试验装置
