燃油管路快速接头的高温爆裂测试方法

2020-09-01 0 编辑:亿威仕 | 市场部

燃油管路快速接头进行高温爆裂测试的目的是为了确保快速连接件能够满足燃油系统在最高运转温度时的压力要求。本测试可以作为 SAE J2045 中管道和软管总成要求的一部分进行,或者按如下步骤。

1、燃油管路快速接头高温爆裂测试流程:

a)把快速接头插入长度为 500mm(19.69in)的一段管道或增强燃油软管(5 根管子/质检用组装件)的两端。如果需要,可以用软管夹对每端进行坚固,以防止接头的连接柄与软管接触不良。

b)把图 1 所示的公管端插入快速连接件中。

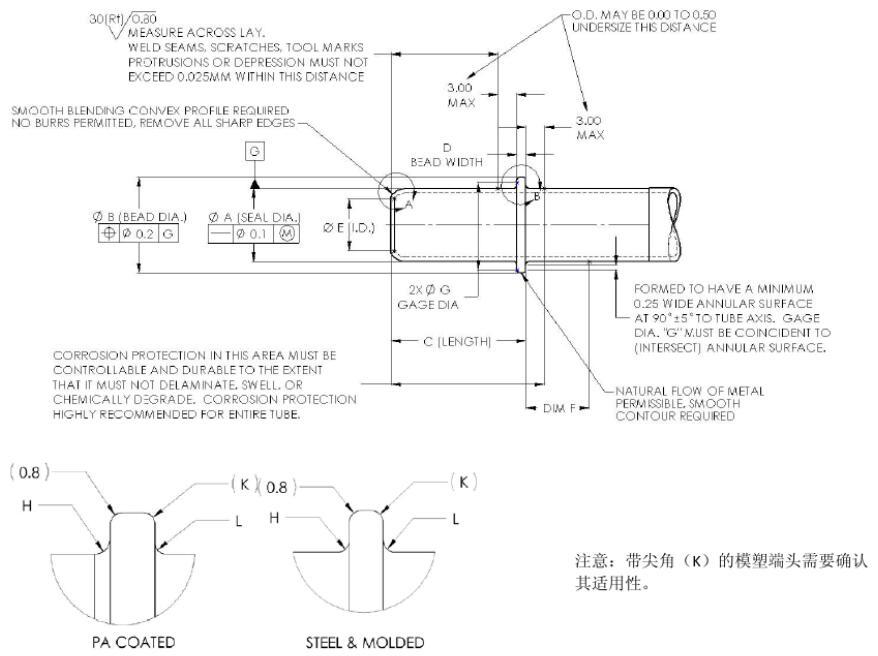

图 1 接头的术语

注释:尺寸“F”是从凸缘后端面(保留曲面的一侧)到交接相切处,或到不偏离管路名义直径的曲面终点处的距离。其值可由连接件制造商进行调整,以紧密扣合,并为松脱工具和多重扣合提供足够的空间,也可应对客户所要求的任何情况。

图 1 接头的术语

c)将组装件连接于压力管道,该管道连接气压或液压的爆裂压力源。

d)组装件置于一个合适的腔室中,在 115℃(239℉)下均热 1h。

e) 以 7000kPa/min(1000psig/min)的均匀速率,向组装件中通入无脉动的压力,直至爆裂或开裂。

2、认可判定

a)对于液体燃料系统上用的快速连接件,最小爆裂压力 2000kPa(290psig)。

b)对于蒸气/挥发系统上用的快速连接件,最小爆裂压力 138kPa(20psig)。

注意:爆裂试验仅对快速接头进行测试,软管的泄漏或开裂不算失效。如果软管在低于最小爆裂压力时就破裂,测试必须在更换能经受更高压力的软管后重新来过。
