散热器高温压力脉冲设备试验条件和试验要求

2006-08-01 0 编辑:亿威仕 | 市场部

散热器高温压力脉冲设备试验条件和试验要求

1、散热器高温压力脉冲试验条件:

试验介质:水+乙二醇 混合液

介质温度:120±5℃;

环境温度:室温;

压力变化范围:0-0.2Mpa;

波形:见图 1 ;

循环周期:6S 。

图1

(图 1)

2、试验要求:

在专用试验装置上进行。将散热器置于常温环境中,内部通以压力交变的 50% 乙二醇和 50% 水(体积比)的混合液,液体介质的压力从 30kPa 上升到 125kPa,经保压后回到 30kPa 为一个压力循环,循环时间为 10s,其中保压时间为 4s(见下图 2),循环次数为 5×104 次。介质温度为 120℃±5℃,试验后进行密封性能检测。

混合溶液温度:90℃±2℃。

混合溶液流量:1.3L/s~1.6L/s。

运行 76h,机停静置 8h 为一个循环,停机期间进行溶液 pH 值检查和补液,共计进行 14 个循环;溶液检查分为 pH 值和外观检查,试验过程中不允许出现 ±1 以上的 pH 值变化,溶液外观不允许出现混浊和沉淀。

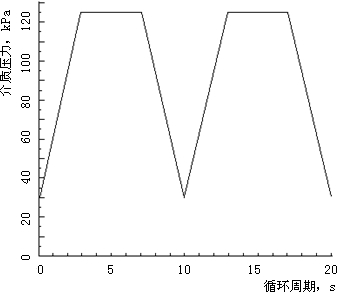

图 2

(图 2)
