呼吸器用复合气瓶水压爆破试验方法

2020-08-18 0 编辑:亿威仕 | 市场部

呼吸器用复合气瓶(全称为呼吸器用铝内胆碳纤维全缠绕复合气瓶,以下简称呼吸气瓶)是一种工作压力不大于30MPa,公称容器不大于12L,且可重复充装呼吸气体的气瓶。根据相关标准规定,该类型气瓶无论是出厂检验还是型式试验,都需要进行水压爆破试验(其中出厂检验只需抽取批量中的1只进行试验,型式检验则需抽取3只进行试验),具体试验要求及方法如下。

呼吸气瓶在进行水压爆破试验时,应匀速加压至最小爆破压力(最小爆破压力:气瓶设计时规定的水压爆破试验应满足的最低爆破压力值。),保压至少 5s,然后加压直到爆破。加压速率每秒不超过 1.37MPa,试验方法应符合以下的规定。

温馨提示:呼吸气瓶水压爆破试验具有较高的危险性,必须注意以下 3 个安全事项:

1、进行爆破试验的受试瓶应设有安全可靠的隔离装置。

2、测试压力超过气瓶的水压试验压力后任何人不得靠近。

3、严禁在有压力的情况下拆装管道、测量仪表、受试瓶等承压件或拧紧承压管道的接头。

首先,我们来了解一下呼吸气瓶水压爆破试验原理:

试验以水为加压介质,逐步增大受试瓶的压力,直至受试瓶爆破。测定受试瓶的屈服压力和爆破压力。并核查气瓶断口特征和瓶体破裂形态。

其次,我们再来学习两个术语:

1、爆破压力:气瓶爆破过程中实际达到的最高压力。

2、屈服压力:气瓶在内压作用下,筒体材料开始沿壁厚全屈服时的压力。

然后,是关于呼吸气瓶水压爆破的两点测试要求

1、测试前准备

1.1 检查环境温度和试验用水温度,调整并保持其在 5℃ 以上。

1.2 测定受试瓶(不含缠绕气瓶)的实际壁厚,测试点应不少于 12 点(筒体的上、中、下三个部位和圆周的四个方位)。

1.3 测定受试瓶(不含缠绕气瓶)筒体的上、中、下三个部位的实际周长。

1.4 测定受试瓶的实际容积。

2、升压速率

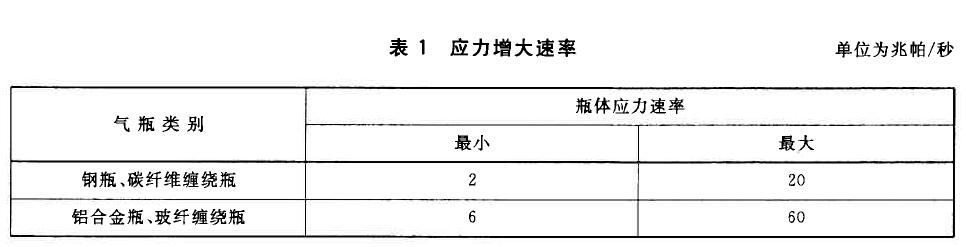

测试过程中,受试瓶在屈服压力范围内的升压速率,应保证瓶壁的应力增大速率在下表 1 规定的范围内。

表 1 应力增大速率对照表

最后,水压爆破试验时先匀速加压至最小爆破压力,保压至少 5 s,然后加压直到爆破。加压速率毎秒不超过 1.37 MPa。

特殊情况处理

1、测试过程中,当受试瓶的试验压力未达到气瓶屈服压力而遇到设备或系统出现故障以致测试不能持续进行时,允许在故障修复后重新进行测试。

2、若受试瓶的压力已超越气瓶屈服压力,不管任何原因造成的测试停止,该受试瓶不能再行测试。应另外抽取样品重新进行。

呼吸气瓶水压爆破测试装置示意图

说明:J——增压装置;I——受试瓶;R——专用接头;H——贮水容器;K——压力测量仪表;

E——计算机;Y——压力传感器;Q——流量传感器;M——安全防护设施。

图 1 气瓶水压爆破测试系统示意图

合格标准:实测爆破压力不低于最小爆破压力,爆破超始位置应在气瓶筒体部位。


以上就是今天分享的内容,如您对上文试验所需的气瓶水压爆破测试系统感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648

气瓶水压爆破试验机设备图片1



气瓶水压爆破试验后效果图



气瓶水压爆破试验压力曲线图
