根据相关标准规定气动连接 气口和螺柱端在周期耐久性（脉冲）测试后还应进行泄漏测试，下面就把这两者的试验要求及方法分享给大家。

1、试件的准备：

1.1 气口的测试

被测气口应来自实际产品。用于测试气口的螺柱端应由低碳钢或不锈钢制造，尺寸 L₄ 为其最小值。

1.2 螺柱端和密封装置的测试

被测螺柱端和密封装置应来自实际产品。用于测试螺柱端的带有测试气口的试块应由低碳钢或不锈钢制造。

2、周期耐久性（脉冲）测试

2.1 方法

测试 10 件样品，对每件测试样品施加最高额定压力（允差＋20%）至少 100 万次周期后，确认不超出允许的泄漏量。

2.2 被测件与力矩要求

测试样品应符合规定并应由 10 件装有测试螺柱端（如 1.1 中所描述）的实际气口样品和 10 件带有试块气口（如 1.2 中所描述）的实际螺柱端样品所组成。螺柱端应按表 1 中给定的力矩值；而气口则应按表 1 中给定力矩值的 2 倍。

表 1 用于螺柱端验证测试的力矩

2.3 规程与压力脉冲周期

先以图 1 所示的波形，使每件测试样品承受 100万 次压力脉冲周期，然后再进行世漏测试（见 “3、泄漏测试”）。

^a 最高额定压力＋20%；

^b 一个完整周期。

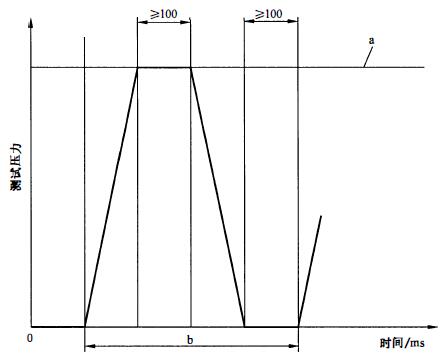

图 1 用于周期耐久性（脉冲）测试的压力脉冲周期波形

2.4 合格/不合格判定

测试之后，每件测试样品应通过泄漏测试。当使用中性气体并按最高额定压力测试的每件测试样品的泄漏量应不超过 1cm³/min（ANR）（见 ISO 8778）。

3、泄漏测试

3.1 方法

按最小力矩测试 3 件终端螺柱样品，确认它们在施加 1.5 倍最高额定压力后历时 2min 仍无泄漏。气口不必进行泄漏测试。

3.2 被测件与力矩要求

按管接头制造商规定的最小力矩值在试块气口中测试来自实际产品的螺柱端样品（如 1.2 中所描述）。

3.3 规程

施加相当于 1.5 倍最高额定压力的压力历时 2min。

3.4 合格/不合格判定

在施加压力的过程中不应出现泄漏现象。
