根据相关标准规定,汽车真空单向阀的真空及气压密封性试验设备中记录各各参数的所有仪器或仪表,其精度等级不应低于 0.4 级。具体试验方法如下:

1、汽车真空单向阀的真空密封性试验

1.1 真空密封性性能要求

1.1.1 常温真空密封性。

按 1.2.1 试验,压力升高值不应大于 1kPa。

1.1.2 高温真空密封性。

按 1.2.2 试验,压力升高值不应大于 2kPa。

1.1.3 低温真空密封性。

按 1.2.3 试验,压力升高值不应大于 2kPa。

1.2 真空密封性性能试验方法

1.2.1 常温真空密封性。

1.2.1.1 将被测试单向阀样品按图 1 所示连接到试验装置中,截止阀与单向阀之间的测试容积为(90±10)mL。

1.2.1.2 打开真空泵及截止阀,从单向阀真空输出端抽真空至(-9±1)kPa 后关闭截止阀。

1.2.1.3 稳压5s后,记录此后 10s 内的压力升高值。

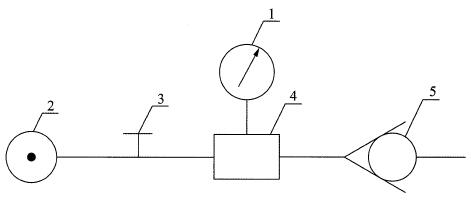

图1真空密封性试验装置原理

1——真空压力表;2——真空源;3——截止阀;4——真空罐;5——单向阀(试验样品)

图 1 真空密封性试验装置原理

1.2.2 高温真空密封性。

1.2.2.1 试验装置及连接方式同 1.2.1.1。

1.2.2.2 将单向阀及真空罐等放入环境温度为(120±4)℃ 的试验箱内,并在单向阀真空输出端施加(-80±2)kPa 真空。

1.2.2.3 24h 后关闭截止阀,稳压 5s 后,记录此后 10s 内的压力升高值。

1.2.3 低温真空密封性。

除试验箱环境温度为(-40±2)℃外,其他同 1.2.2。

2、汽车真空单向阀的气压密封性

2.1 气压密封性性能要求

按 2.2 试验,压力降不应大于 0.2kPa。

2.2 气压密封性试验方法

2.2.1 试验装置及连接方式如图 2 所示,截止阀与单向阀之间的测试容积应为(40±8)mL。

2.2.2 打开气压气源和截止阀,从单向阀真空输入端加压至(150±10)kPa 气压后关闭截止阀。

2.2.3 稳压 5s 后,记录此后 10s 内的压力变化值。

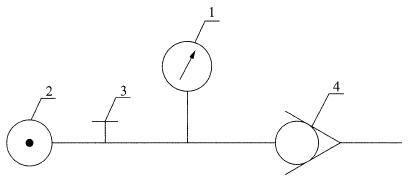

图2气压密封性试验装置原理

1——压力表;2——气压源;3——截止阀;4——单向阀(试验祥品)

图 2 气压密封性试验装置原理
