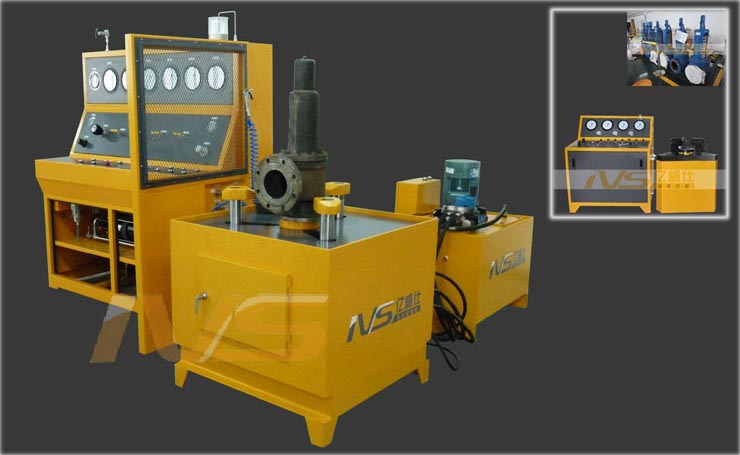

安全阀校验台的参数要求：

★1、测试介质:水、气、油;

★2、最高密封试验压力70.0MPa，强度210.0MPa。

设备主要由离线测量模块、在线测量模块及相关附件组成。

（一）离线式测量模块

1、测试范围要求DN32-250mm；

2、测试压力要求不低于250公斤；

3、控制方式要求计算机控制；

4、系统配置液压夹紧工作台需满足N32-DN100,DN100-250；

5、系统配置有增压装置；

6、精密压力表配置要求：精密表40MPa，0.4级别，2块。16MPa，0.4级别，2块。6MPa，0.4级别，2块；

7、管螺纹连接满足以下要求：3/8、1/2、3/4、1’、1 1/4、1 1/2、2’、2 1/2；

8、软件需自带数据库，可实现数据回访及汇总、分析功能。

（二）在线测量模块

1、适用于各种规格结构尺寸的弹簧式安全阀、泄压阀的检测,在线情况下测试安全阀整定压力，测量精度满足国家相关标准要求规定；

2、操作系统：windows7及以上；

3、外加提升力：0-2000Kg；0-5000Kg；力传感器量程：2000Kg、5000Kg；

4、精度：0.5%F*S；最大量程40-50Mpa；

5、使用环境温度：-10度~60度；

6、判开方式：位移判开、音频判开，适用于不同现场的情况的要求；

7、测量精度：0.5%；

8、可将测量数据自动生成校验报告和校验记录；

9、仪器具有自检、时钟功能,可进行热态、冷态、配合离线台进行安全阀校验，无需系统降压，实现真正的安全阀在线校验；

10、仪器具有自动提示测定数据存储空间功能，内部可存储10K以上上安全阀的测定数据；

11、安全阀无须拆卸，可用主机对密封直径进行测量。

（三）附件：

1、数据处理设备：1套（便携、主频I7，内存16G，512G/SSD硬盘，触控，二合一）；

2、配套机柜：包括电源、风扇、及散热装置、工业计算机、显示器、USB/GPIB线与接口连接器、射频电缆、安装定制套件等；

3、提供至少4种规格的安全阀（带校准证书）；

4、技术文件及培训资料2套。

安全阀校验装置主要用于DN32~400mm法兰式安全阀、 ″~ ″螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀密封性能、起跳压力、回座压力等性能测试。
