今天给大家带来的分享是关于防喷器功能试验的要求、项目及功能试验程序、要求。

1、要求:

1.1 试验介质采用清水。

1.2 制造厂或试验承担单位按试验大纲记录试验程序和试验结果。

2、防喷器功能试验项目内容参见表 1。

表 1 防喷器功能试验项目

试验项目闸板防喷器环形防喷器
管子闸板1)全封闸板1)变径闸板剪切闸板
恒井压、恒关闭液压试验P2),S5)P2),S5)P4),S6)P2),S5)P2),S5)
疲劳性能试验P2),S5)P2),S5)P4),S6)P2),S5)P2),S5)
悬挂钻具试验P2),S5)——P4),S6)————
闸板/环形胶芯活动钻具试验P3),S7)P3),S8)

注:

1P——关于不同压力的要求。

2S——关于试验范围的要求。

1)一种管子闸板试验合格,则同一台防喷器其它管子闸板和全封闸板均认为合格。

2)—种闸板用于不同压力级别的防喷器,高压试验合格就能满足低压级别试验要求。

3)能代表相同型号的防喷器均能满足使用要求。

4)仅代表该台试验产品满足使用要求。

5)所有相同产品均能满足使用要求。

6)仅代表被试产品满足使用要求。

7)只需作一付闸板试验。试验时允许试验介质渗漏润湿钻杆。

8)只需作一只胶芯试验。试验时允许试验介质滲漏润湿钻杆。

3、恒井压试验和恒关闭液压试验、悬挂钻具试验抽样方法采用随机抽样,数量一台。

4、疲劳性能试验和闸板胶芯、环形胶芯活动钻具试验抽样方法:在一批胶芯中随机抽样一只(副)进行试验。

5、防喷器功能试验程序及要求参见表 2。

表 2 防喷器功能试验程序及要求


试验名称闸板防喷器

环形防喷器

恒井压试验和恒关闭液压试验恒井压试验,以 3.5,7.0,10.5,…,35.0,42.0,49.0MPa 至最大工作压力的各阶梯井压下,测定出现渗漏的关闭液压或开启液压

a. 恒井压试验.以 3.5,7.0,10.5,35.0,42.0,49.0MPa 至最大工作压力的各阶梯井压下,测定出现渗漏时的最小关闭液压(不能施加打开液压)。

b. 恒关闭液压试验,在 3.5,4.2,4.9,…,10.5MPa 的关闭液压下,测定所能封闭的最大井压

疲劳性能试验试验井压为最大工作压力,密封试验钻具1)每开关 7 次试压 1 次,要求开关次数不低于 546 次,承压次数不低于 78 次试验井压为最大工作压力,密封试验钻具1)每开关 7 次试压 1 次,开关次数不低于 364 次,承压次数不低于 52 次
活动钻具试验试验井压 14MPa,以 200mm/s 速度上下活动钻具(上下位移各 1.5m),直至相应位移量大于 15000m 或渗漏量不超过 4L/min 为止试验井压 7MPa,以 200mm/s 速度上下_活动钻具并过接头2),每分钟上下活动过接头四次,试验至相当于完成 5000 个往复或漏失量不超过 4L/min 为止
悬挂钻具试验闸板接触钻杆接头处堆焊硬化物,悬挂 127.00mm 钻具(防喷器公称通径 ≥279.4mm),并密封最大工作压力井压不渗漏,悬挂钻具重量为 270t——

注:

1. 对通径小于或等于 228.6mm 防喷器,试验钻具外径为 88.9mm;对通径大于或等于 279.4mm 防喷器,试验钻具外径为 127.0mm。

2. 对通径小于或等于 228.6mm 环形防喷器,试验钻具外径为 88.9mm,带 18° 斜坡接头,接头外径为 127.0mm;对通径大于或等干 279.4mm 环形防喷器,试验钻具外径为 127.0mm,带 18° 斜坡接头,接头外径为 161.9mm。


以上就是今天的分享!如果您对用于防喷器试压及功能试验的设备感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648

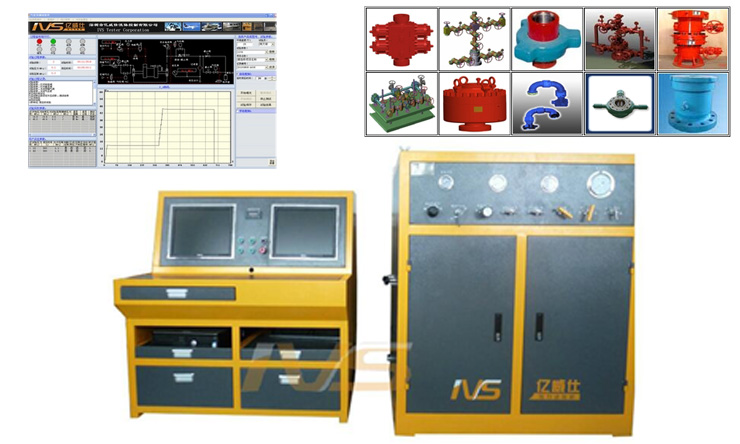

井口装置防喷器水压试验机设备图

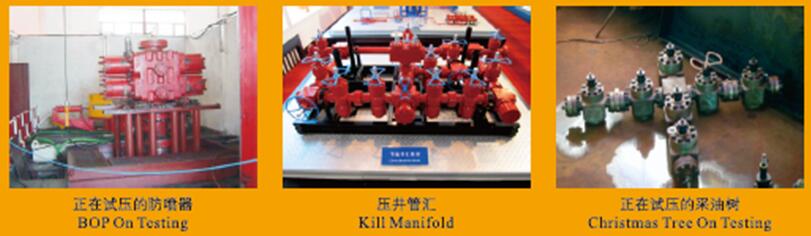

防喷器|压井管汇|采油树试压现场图
