今天给大家带来的分享是液压马达的稳态性能试验方法。

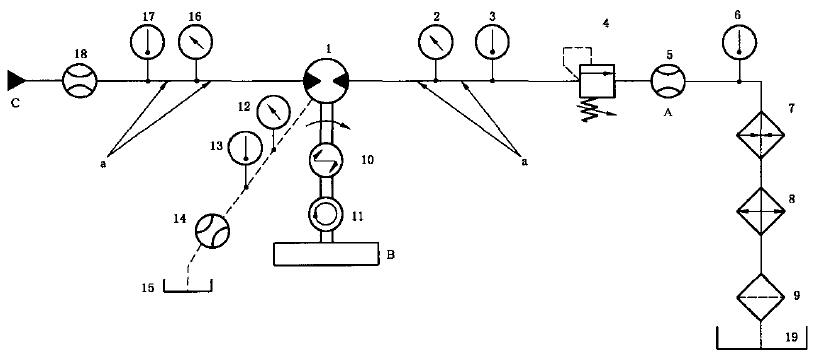

1、液压马达稳态性能试验回路如图 1 所示,图中所示元件为试验回路必备元件。

如果流量是在马达出口(可选位置)下游测量的,在计算正确的流量时应包括马达壳体的流量。

图 1 马达试验回路图

说明:1——被试马达;2、12、16——压力表;3、6、13、17——温度计;4——溢流阀;

5、14、18——流量计;7——加热器;8——冷却器;

9——过滤器;10——转矩仪;11——转速仪;15、19——油箱;

A——可选择位置;B——负载;C——油源。  管子长度见相关规定。

图 1 马达试验回路

2、出口压力

控制马达的出口压力(例如用压力控制阀),其变化在表 1 给定的范围内,并在整个试验过程中保持出口压力的恒定。

此出口压力应与为该马达类型设定的应用场合及制造商的建议一致。

表 1 所选定的参数的平均指示值的允许变化范围

表 1 所选定的参数的平均指示值的允许变化范围表

3、试验测量

记录下列测量值:

a)输入流量;

b)泄油流量(适用时);

c)输出转矩;

d)油温。

在马达的整个转速范围内和若干个输入压力下,给出在输入压力的整个范围内马达性能的有代表性的示值。
