今天给大家带来的分享是关于三通方向流量控制阀的内泄漏和先导流量试验方法。

1、概述

进行内泄漏和先导流量试验，以确定：

a） 内泄漏量和先导流量的总流量；

b） 阀采用外部先导泄油时的先导流量。

2、试验回路

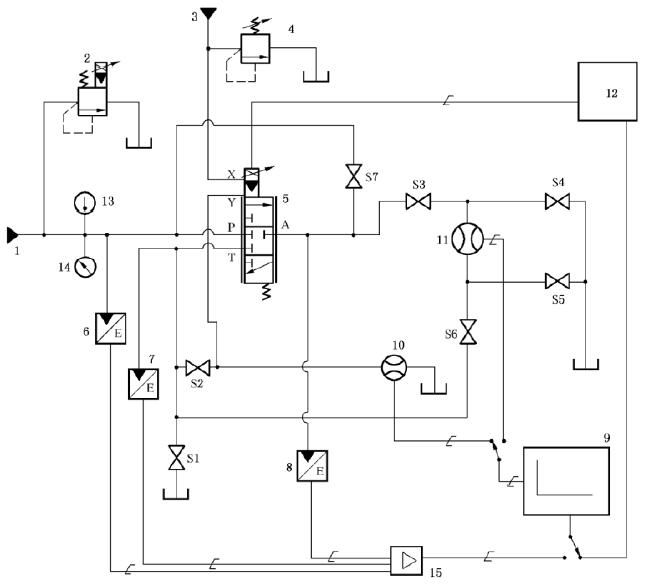

内地漏和先导流量的液压试验回路见图 1，进行试验前，打开截止阀 S1 、S3 和 S6，关闭其他截止阀。

说明：

1 一一主油源；2 一一主溢流阀；3 一一外部先导油源；4 一一外部先导油源溢流阀；5 一一被试阀，6～8一一压力传感器；

9 一一数据采集；10、11一一流量传感器；12 一一信号发生器；13 一一温度指示器；14 一一压力表；15 一一信号调节器；

S1～S7一一截止阀；A 一一控制油口；p 一一进油口；T 一一回油口；X一一先导进油口；Y一一先导泄油口。

图 1 试验回路

3、设置

调整阀的进油压力和先导压力应高于回油压力 10 MPa。如果制造商提供阀的该压力低于 10 MPa，可按制造商提供的额定压力值。

4、步骤

按以下步骤进行试验：

a） 进行泄漏量测试之前，在全输入信号范围内，操作阀动作数次，确保阀内通过的油液在规定的黏度范围内；

b） 先关闭截止阀 S3 和 S6，打开截止阀 S2，然后再关闭截止阀 S1；

c） 缓慢调整输入信号在阀的全信号范围内变化，流量传感器 10 记录油口 T 的泄漏量，包括主级泄漏和先导级泄漏的总流量，见图 2（图 2 所示的泄漏曲线是伺服阀的典型内泄漏特征，其他类型阀的内泄漏曲线可能具有不同特征）；

d） 用一个稳定的输入信号进行测试。流量传感器 10 记录的结果即阀在稳态条件下主级和先导级的总泄漏量。

当阀采用外部先导泄油时，打开截止阀 S1 和关闭截止阀 S2 。设置输入信号为零，记录油口 Y 处的泄漏量。流量传感器 10 记录的结果即阀先导泄漏量。

如有必要，可将压力增至被试阀的最大供油压力下重复进行试验。

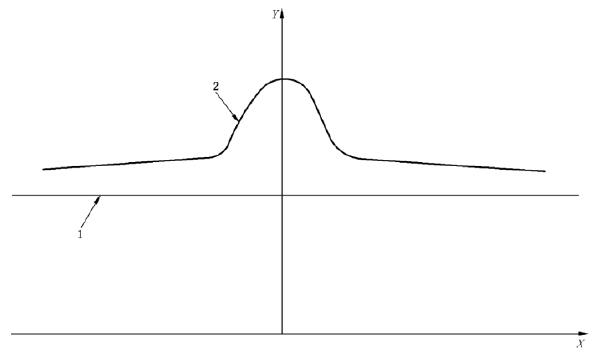

说明：

X——输入信号；Y——内泄漏量；

1——近似于先导泄漏量曲线（仅为先导控制阀）；2——包括先导泄漏量在内的总泄漏量曲线。

图 2 内泄漏量测试曲线
