本周给大家带来的推荐产品是：液动平板阀控制系统（1控18）。

该液动平板阀控制系统设备主要用于地面井口的压裂酸化作业，通过此控制系统可实现就地手动电气按钮控制和远程通讯人机界面控制 对管汇中的18套液动平板闸阀的开启和关闭的控制。

主要参照标准：

SY/T 5027-2012 石油钻采设备用气动元件通用技术条件；

SY/T 10041-2002 石油设施电气设备安装一级一类和二类区域划分；

SY/T 6276-2010 石油天然气工业 健康、安全与环境管理体系；

GB/T 28001-2011职业健康安全管理体系；

API 16D-2018 钻井控制设备控制系统和分流设备控制系统规范。

主要技术参数：

1） 环境温度：-29℃—60℃；

2） 电机泵组：12L/min 21MPa AC380V 50Hz 5.5KW；

3） 系统压力：MAX.21MPa；

4） 输出油压：10.5MPa （输出到执行器工作压力可通过调压阀手动设定）；

5） 控制工位：18工位，36个液压快速接口（A口+B口）；

6） 就地控制方式：手动电气按钮操作（按钮的开关控制电磁换向阀的开关）；

7） 远程控制方式：14寸笔记本电脑操作；

8） 远程通讯方式：网口通讯（通讯控制距离100米）；

9） 液压快速接口： G3/8；

10） 压力管线连接方式：液压软管DN10，35MPa＆50米；（在阀撬部分用不锈钢钢管过渡连接）

11） 供电接口：三相五线制防爆航空插（满足设备供电）；

12） 阀位信号接口：多芯防爆航空插（满足1个6联阀撬的信号连接）；

13） 蓄能器容积：40Lx4=160L；

14） 油箱容积：600L；

15） 液动执行器液压接口：1/2NPT（F）；

16） 液压油规格：抗磨液压油（根据使用环境温度选择牌号）；

17） 液控箱结构：集装箱式撬装结构；

18） 防护等级：野外防水防尘；

19） 防爆等级：Ex dIIBT4。

该液动平板阀控制系统由 3 大部分组成：

①现场部分包括液压管线，液动平板阀阀位传感器 （防爆）及电缆；

②液控柜部分配备 1 套电动液压泵、4 套蓄能器、18 套三位四通电磁阀（防爆）、阀位状态指示灯+按钮（防爆）、电控箱（防爆）、快速液压接口、电控系统、PLC控制系统、远程通讯控制系统及其他液压元件等，全部整合在集装箱内；

③远程控制部分配备14寸笔记本电脑控制系统。

该液动平板阀控制系统满足－29℃～+60℃ 气候条件及油田地区施工作业要求，整套装置设计先进、布局合理，使用性能可靠，维护方便。产品符合油田现场HSE标准，设计、制造、验收符合国家相关行业标准。

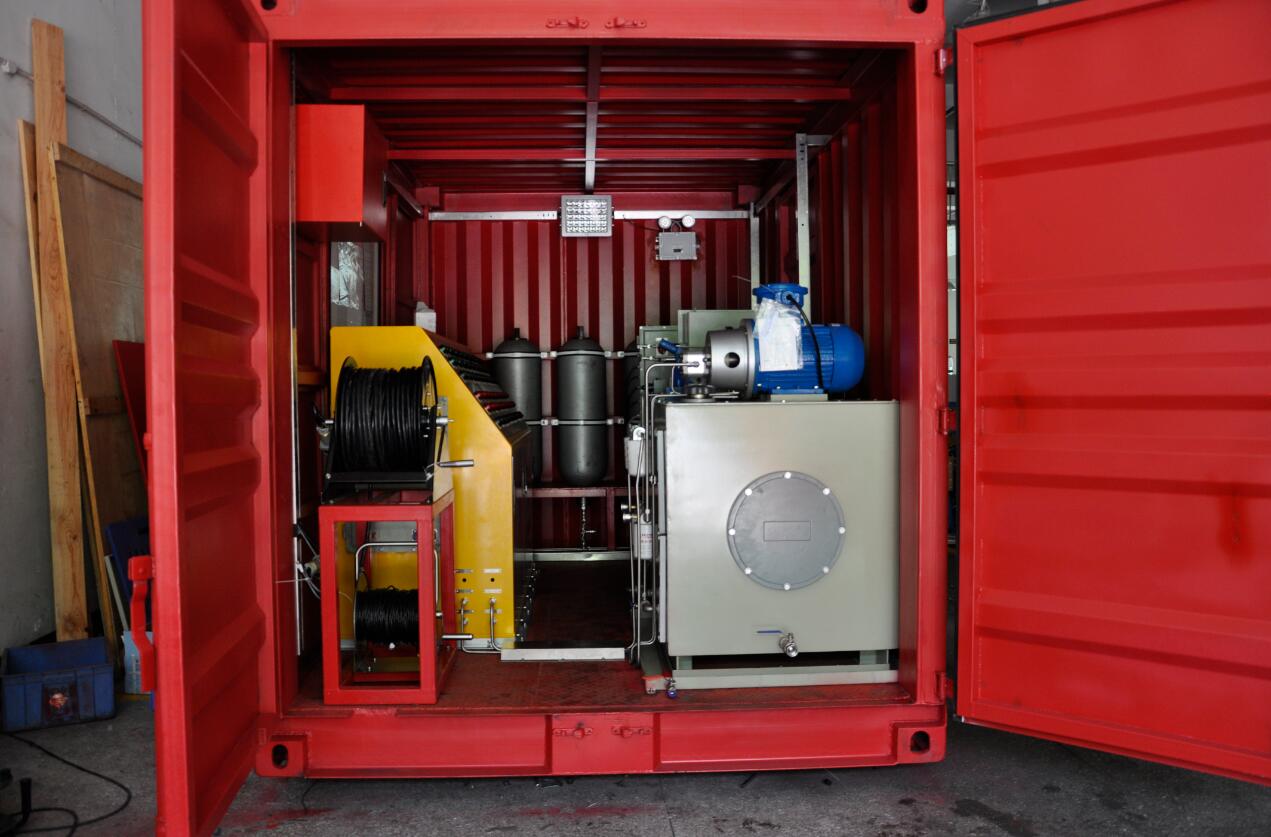

设备参考图片：
