液压顺序阀的耐久性试验方法

2020-06-08 0 编辑:亿威仕 | 市场部

今天给大家带来的分享是:关于液压顺序阀的耐久性试验方法。

1、试验要求:

在额定工况下,液压顺序阀应能承受耐久性指标(见表 1)规定的动作次数,其零件不应有异常磨损和其他形式的损坏,各项性能指标下降不应超过规定值的10%。

表 1 耐久性的性能指标

型式

公称通径

mm

公称压力

MPa

额定压力

MPa

额定流量

L/min

试验流量

L/min

调压范围

MPa

耐久性 ≥

万次

直动型叠加式6202010100.6~835
8~2025
直动型631.531.515151.2~2.5100
2.5~7.580
7.5~1560
10~2150
15~31.540
直动型叠加式10202040400.6~835
8~2025
直动型10212140400.45~0.9120
0.9~1.8120
1.2~2.5100
1.8~3.5100
3.5~7.080
2.5~7.580
7.0~1460
7.5~1560
10~2150
直动型叠加式16202063630.6~825
8~2020
直动型2021211251250.45~0.9120
0.9~1.8120
1.8~3.5100
3.5~7.080
7.0~1460
3221212502000.45~0.9120
0.9~1.8120
1.8~3.5100
3.5~7.080
7.0~1460
先导型叠加式10202040400.6~835
8~2025
先导型1031.531.550501.2~570
5~1060
10~2050
15~31.540
先导型叠加式16202063630.6~835
8~2025
先导型2031.531.51601601.2~570
5~1060
10~2050
15~31.540
3231.531.53202001.2~570
5~1060
10~2050
15~31.540

注1:公称压力21MPa不是GB/T 2346规定的公称压力等级。

注2:额定流量大于200L/min,试验流量按200L/min,相应的性能指标仅作参考。

2、试验方法:

调节被试液压顺序阀至调压范围上限值 ,并使通过被试液压顺序阀的流量为试验流量。打开截止阀12-1,关闭截止阀12-2,以20次/min~40次/min的频率连续换向操作电磁换向阀7,使被试液压顺序阀交替失压和建压。在上述试验过程中,记录被试液压顺序阀的动作次数,在达到耐久性指标中所规定的动作次数后,按照6.2.15要求,检查被试液压顺序阀的主要零件和性能。

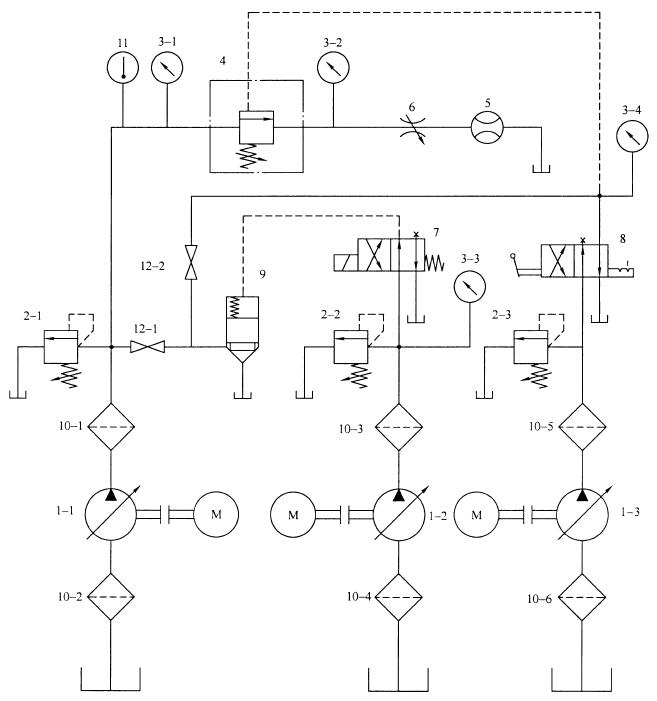

液压顺序阀型式试验回路原理图

1-1、1-2、1-3——液压泵;2-1、2-2、2-3——溢流阀;

3-1、3-2、3-3、3-4——压力表(对瞬态试验,压力表3-1、3-2、3-3、3-4处还应接入压力传感器);

4——被试阀;5——流量计;6——节流阀;7——电磁换向阀;8——手动换向阀;9——阶跃加载阀;

10-1、10-2、10-3、10-4、10-5、10-6——过滤器;11——温度计;12-1、12-2——截止阀。

图 1 型式试验回路原理图

以上就是今天的分享!如果您对用于上述试验的液压顺序阀耐久性试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648
