气动管接头的泄露及脉冲振动试验方法

0     编辑:亿威仕 | 市场部     2020-05-22

根据相关标准规定,气动管接头在进行脉冲振动试验后应进行泄漏试验。所以今天就一起把这种试验方法一起分享给大家。

1、试验用气体介质:经过过滤度为50μm〜75μm,分水效率不低于80%的空气过滤器处理的压缩空气。

2、试件安装

2.1 泄漏试验、耐压试验、重复拆装试验、拉拔分离测试和额定压力验证测试的试件(指各种类型管接头)安装如图1所示。接管长度L≥10D。

图 1 试件和接管连接方法示意图

图 1 试件和接管连接方法示意图

2.2 试验用接管壁厚按试验压力要求确定。

3、气动管接头的泄露试验方法

3.1 试件按 2 的规定安装。

3.2 试验使用符合 1 规定的压缩空气。

3.3 通入额定压力气体,保压 5min,应无泄露。

3.4 插入式管接头在交变温度条件下的泄漏测试方法及其允许泄漏量(cm³/min)按ISO14743规定。

4、脉冲振动试验

4.1 试验在脉冲振动试验台上进行,试件安装如图 2 所示。

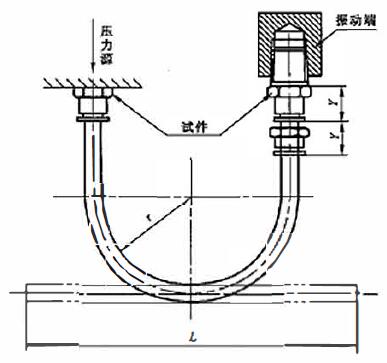

图 2 脉冲振动试验安装示意图

图 2 脉冲振动试验安装示意图

接管尺寸和曲率半径按表 1 规定。

表 1 接管外径、曲率半径、接管长度、振幅对照表

接管外径 D曲率半径 r接管长度 L振幅 Y
42412010
53618015
84824020
105030025
127236030

4.2 试验使用符合 1 规定的压缩空气。

4.3 以脉冲方式通入 60% 额定压力的气体,加压时间和释压时间均为 0.5s,其脉冲波形参考图 3。

图 3 脉冲振动试验脉冲波形参考图

图 3 脉冲振动试验脉冲波形参考图

4.4 在施加脉冲压力的同时,对封闭端施加轴向振动,振动频率为 1 Hz,振幅按表 1 规定。

4.5 累计振动 500 万次,不得出现松脱或损坏。

4.6 按 3 的规定进行泄漏试验。

以上就是关于气动管接头的泄露及脉冲振动试验方法的所有内容。如果您对用于上述试验的气动管接头泄漏试验装置脉冲振动试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648
