今天给大家带来的分享是关于扩张式封隔器的耐高温检验方法。

扩张式封隔器(以下简称"封隔器")主要用于采油、注水、酸化、测试等方面。其检测方法分为常温检测及耐高温检验。今天给大家带来的是耐高温检验的方法。

温馨提示:检验中涉及到较高压力条件下的操作,实验室人员应有正规实验室工作的实践经验。方法中并未指出有可能的安全问题,使用者有责任采取适当的、安全的健康措施,并保证符合国家有关法规规定的检验条件。

1、检验条件

耐高温检验条件如下:

a)温度:额定工作温度。

b)介质:-10#柴油。

c)设备:试压泵、检验罐、专用工具和量具等。

2、检验步骤

2.1 封隔器入罐

将常温检验合格的封隔器送往检验罐中。

2.2 恒温浸泡

将介质加温到额定工作温度,恒温浸泡大于或等于 24h。

2.3 管线连接

连接疲劳检验管线。

2.4 疲劳检验

2.4.1 向封隔器内加坐封压力,使封隔器坐封。

2.4.2 按表 1 规定的工作压差向封隔器内加压。

2.4.3 按表 1 规定时间稳压。

2.4.4 将封隔器解封。

2.4.5 按表 1 要求重复 2.4.1~2.4.4 步骤。

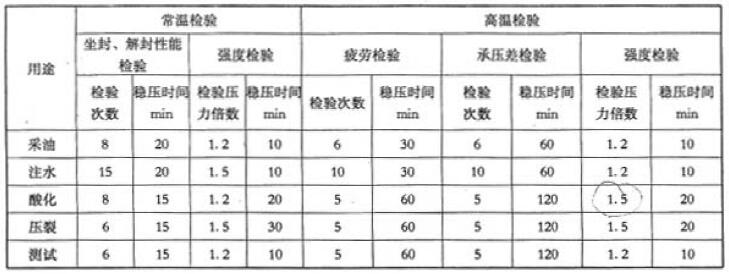

表 1 不同温度检验技术要求

表 1 扩张式封隔器不同温度检验技术要求

2.5 承压压差检验

2.5.1 向封隔器内加坐封压力,使封隔器坐封。

2.5.2 按表 1 规定的工作压差向封隔器上方加压。

2.5.3 按表 1 规定时间稳压。

2.5.4 放掉封隔器上方压力。

2.5.5 按表 1 规定的工作压差向封隔器下方加压。

2.5.6 按表 1 规定时间稳压。

2.5.7 放掉封隔器下方压力。

2.5.8 按表 1 要求重复 2.5.2~2.5.7 步骤。

2.6 强度检验

2.6.1 按额定工作压差及表 1 规定的检验压力倍数计算得到的压力值,向封隔器内施加强度检验压力。

2.6.2 按表 1 规定时间稳压。

2.6.3 放压

2.6.4 重复 2.6.1~2.6.3 步骤两次。

2.6.5 将封隔器解封。

2.7 测量残余变形

取出封隔器,用外卡尺、深度尺测量封隔件检验后最大外径,根据公式(1)计算残余变形。

δ=(D2-D1)/D1*100% ... ... ... ... ... (1)

式中:

δ——残余变形;

D2——检验后封隔件最大直径,单位为毫米(mm);

D1——检验前封隔件直径,单位为毫米(mm)。

2.8 检验结果判定

2.8.1 全部检验坐封、解封顺利,不渗不漏无压降为合格。

2.8.2 封隔件残余变形小于或等于表 2 规定指标为合格。

2.8.2 检验数据填写参考表 3。

表 2 不同型号封隔件性能技术指标

表 2 不同型号封隔件性能技术指标

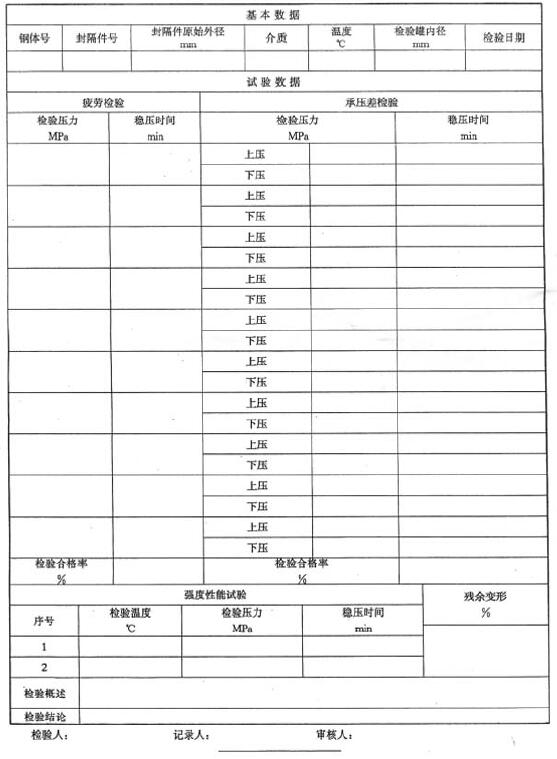

表 3 扩张式封隔器高温检验数据表

表 3 扩张式封隔器高温检验数据表
