今天给大家带来的分享是关于沟槽式管接件的耐火性能试验方法的介绍。

1、耐火性能试验要求：

1.1 沟槽式管接头（包括带密封圈的管件）按 2 的规定进行试验，连接沟槽接头的管道系统中，充满额定工作压力的静水压，应能承受耐火试验 15 min，试验后应无泄漏和变形损坏。

1.2 沟槽式管件（不带密封圈），若采用熔点低于 800 ℃的金属材料或非金属材料制作，则按 2 的规定进行试验，连接沟槽管件的管道系统中，充满额定工作压力的静水压，应能承受耐火试验15 min，试验后应元泄漏和变形损坏。

2、耐火性能试验方法

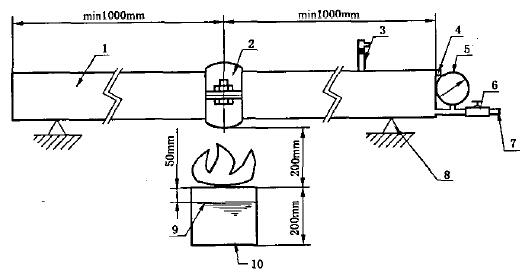

2.1 如图 1 所示，试样包括连接沟槽管接头的两段长度为 1m、两端封闭的管路，一端装配精度为 1.5 级的压力表（压力表应选较大量程）和截止阀。

1一一管段；2一一沟槽式管接头；3一一安全阀；4一一排气口；5一一压力表；

6一一截止阀；7一一注水充压口；8一一支撑点；9一一油面；10一一油盘。

图 1 耐火试验装置图

2.2 试件应充满水并排除所有空气，管路内部升压至额定工作压力，关闭截止阀，保持额定工作压力的静水压。

2.3 选择油盘的长600 mm、宽300 mm、高200 mm， 沟槽管件距离正下方油盘口 200 mm。注入 12.5L 的93^#汽油，加入垫水，使油面距离油盘口 50 mm。点燃油盘，持续 15 min。到达持续时间后立即扑灭油盘火，静置1 min。

试验结果应符合 1 的规定。
