汽车电动真空泵振动耐久性试验方法介绍

2019-12-24 0 编辑:亿威仕 | 市场部

汽车电动真空泵进行振动耐久性试验后,要求真空泵的任何零件不应损坏,且其其本性能应满足表 1 的规定,具体试验方法如下:

试验项目真空度 /kPa抽气时间 /s
常温性能-50≤5.5
-66.7≤12
-80≤23
高温性能-50≤6
-66.7≤13
-80≤23
低温性能
-50≤7
-66.7≤15
-80≤30

(表 1 汽车电动真空泵性能试验抽气时间表)

1、将被试样品通过固定支架按被车安装状态安装到振动试验台上,按产品技术求连接相关管路和电路。

2、启动振动试验台,以 43m/s² 的加速度 33.1Hz~66.7Hz 沿垂直方向进行扫频试验,扫频周期为 15 min,试验时间为 40 h。同时真空泵按表 2 规定的常温工作耐久性试验条件进行工作。

试验项目环境温度 ℃真空度 kPa试验周期 s试验次数 万次
开始停止
常温耐久性干式电动真空泵20±15-50±5-70±520±52.5
湿式电动真空泵3.5
高温耐久性干式电动真空泵120±20.25
湿式电动真空泵25±150.75
低温耐久性干式电动真空泵-40±20.25
湿式电动真空泵0.75

(表 2 工作耐久性试验顺序和试验条件表)

3、试验结束后,按 3.1 的方法进行常温基本性能复测,必要时解体样件,记录样件损坏情况。

3.1 将被试样品通过固定支架固定安装在电动真空泵基本性能试验台上,如图 1 所示。按产品技术文件要求连接相关管路和电路,启动电动真空泵,分别记录到达表 1 规定的真空度的抽气时间和所能达到的最大真空度。

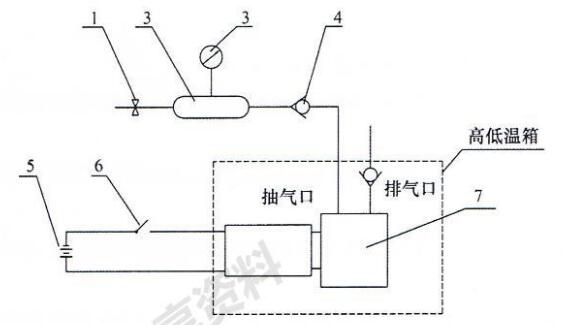

汽车电动真空泵基本性能试验装置示意图

1——截止阀;2——真空罐;3——压力表;4——单向阀;5——直流稳压电源;6——开关;7——电动真空泵。

(图 1 汽车电动真空泵基本性能试验装置示意图)
