关于洒水喷头的流量系数试验方法

2019-12-06 0 编辑:亿威仕 | 市场部

洒水喷头是一种在热的作用下,在预定的温度范围内自行启动,或根据火灾信号由控制设备启动,并按设计的洒水形状和流量洒水的一种喷水装置。流量系数是衡量洒水喷头灭火性能的重要指标。下面给大家带来关于洒水喷头流量系数的试验方法的分享!

洒水喷头流量系数测量按以下方法要求进行:

1、测试流量系数的试验装置如图1所示,将试样除去框架和溅水盘后安装在试验装置上。试验压力从0.05MPa至0.65MPa,每间隔0.10MPa测量喷头的流量。压力测量精度不应低于0.5级,流量测量精度不应低于1.0级。对于每一个试样,压力先从低升到高,至每一个测量点,再从高降到低,至每一个测量点。

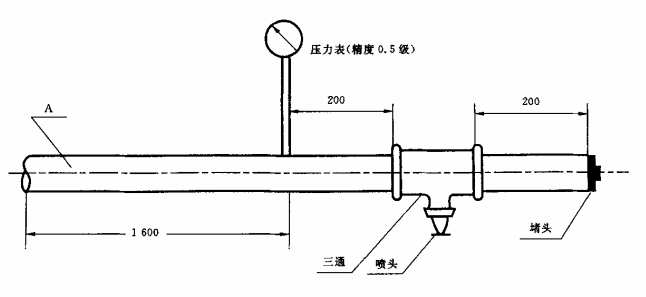

洒水喷头流量试验装置示意图

图1 流量试验装置(单位为毫米,A—钢管)

2、将所测得的数据代入2.1的公式,计算出每一压力点的K值和K的平均值,结果应符合5的规定。

2.1 喷头的流量系数K由下式计算:

喷头的流量系数K计算公式

式中:

P——喷头入口处压力,单位为兆帕(MPa);

Q——喷头的流量,单位为升每分钟(L/min)。

3、在试验中应修正自压力表至喷头出口之间的静压差。

4、干式喷头应取其产品的最短和最长规格分别进行试验。

5、按上述规定的方法进行试验,喷头流量系数K的任一测量值和平均值均应符合下表的规定。

公称口径 /mm流量系数 K干式喷头流量系数 K
1057±357±5
1580±480±6
20115±6115±9
