液压马达起动性测定方法之恒压力法

2019-11-27 0 编辑:亿威仕 | 市场部

我们知道,测定旋转液压马达起动性的两种方法分别是:恒转距法和恒压力法,且两种方法获得的测试结果是相同的,所以两种方法没有优劣之分。之前,我们已经跟大家分享了恒转距法,今天我们把恒压力法再分享给大家。

1、试验装置

1.1 试验台应采用规定的试验回路,并提供如图 1 所示及 1. 2 中所描述的装备。

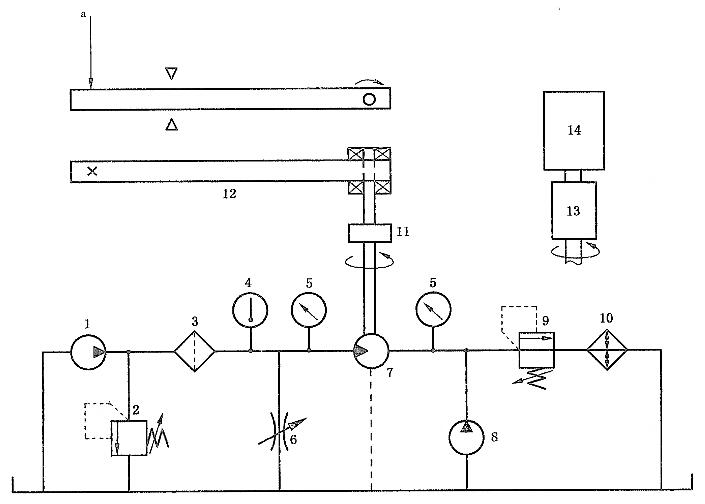

单向马达的液压试验回路示意图

1——供油泵;2——压力控制阀(手动);3——过滤器;4——温度指示器;5——压力指示器;

6——节流阀;7——被试马达;8——背压泵;9——背压控制阀;10——热交换器;11——联轴器;

12——安装在静压轴承上的杆;13——转矩传感器;14——电转矩负载。

a 可变负载。

图1 单向马达的液压试验回路

1.2 应提供一种符合 1.3 要求的转矩加载装置(图 1 中的 11 和 12 或 13 和 14)。

1.3 提供一种转矩加载装置,如图 1 中的 12 所示,可以在马达起动时限制马达轴的转动,例如可调节末端质量的水平臂,也可以采用如图 1 中 14 所示的可控电子变转矩加载设备。

2、试验条件

2.1 开始试验前被试马达应处于热平衡状态。

2.2 出口压力应一直保持在马达制造商推荐的压力范围内 。

2.3 转矩毎秒的减小率要小于或等于试验转矩的 20%,不会显著地影响马达的起动转矩。

2.4 进行测量前,首先应把经过马达的压差降低到最高试验压力的 5% 或 1MPa(10 bar),取小值。

注:这一要求不适用特特殊用途的马达,如绞盘驱动。

2.5 以同一转矩,不同轴位置测量的次数应足以得到最小起动转矩(具有95%的置信度)。

3、试验步骤

3.1 调节马达出口的背压,使之处于一个恒定值(见 2. 2)。

3.2 在适当的压力下,调节转矩加载装置的转矩值,稍大于马达理论转矩的最大值。

3.3 逐渐增加马达进口压力至试验所需的压力。如果超过试验压力,应将压力降下并重复前述步骤。

3.4 平滑地降低加载转矩(见 2.3)直到马达开始转动。同时记录下马达轴相对于转矩的角位移。

3.5 把7.3.4步骤中获得的数据制成图表并注明使马达开始转动的转矩值,即特征曲线的斜率发生突变的点(见 3.5.1)。

3.5.1 恒压力起动:是指当测定马达轴和负载之间的角位移时,在角位移与转矩特性的关系曲线上的斜率的突变点。

3.6 在多个不同的压力下及轴的不同位置上重复步骤 3.2〜3.5(见 2.5),以获得一个覆盖典型起动条件范围的特征曲线。

3.7 双向马达要在反方向重复步骤 3.2〜3.6。
