关于阀门压力试验的5个要求及其试验方法

2019-08-12 0 编辑:亿威仕 | 市场部

阀门压力试验是阀门出厂、维修后再使用必须经过的一道检验程序,阀门压力试验的内容包括壳体压力试验、上密封试验及低压、高压密封试验。今天,我们就来学习一下“关于阀门压力试验的5个要求及其试验方法”。

一、关于阀门压力试验的5个要求

1、对于具有允许向密封面或填料部位注入应急密封油脂的特殊结构阀门(油封旋塞阀除外),试验时,注入系统应是空的和不起作用的。

2、用液体试验时,应将腔内的空气排净。

3、壳体试验前,阀门不得涂漆或涂其它可以掩盖表面缺陷的涂层(用于保护阀门表面的磷化处理或相似的化学处理,在试验前使用是允许的,但不应掩盖孔隙、气孔、砂眼等缺陷)。

4、当进行闸阀、旋塞阀和球阀密封试验时,阀盖与密封面间的体腔内应充满介质并加压到试验压力,以避免在试验过程中由于逐步向上述部位充注介质和压力而使密封面的泄漏未被察觉。

5、进行密封试验时,在阀门两端不应施加对密封面泄漏有影响的外力,关闭阀门的操作扭矩不应超过阀门设计的关闭力矩。

二、阀门压力试验方法

1、阀门壳体压力试验方法

1.1 向已安装好的阀门体腔加压,阀门的两端封闭,启闭件部分开启。试验时,各连接处应无渗漏。除波纹管密封阀门外,填料压盖压紧到足以保持试验压力,使填料箱部位受到试验,试验时填料箱处应无渗漏。

1.2 对阀杆密封不可调节的阀门(如“O”形圈、单层密封圈或类似的填料),壳体试验时,其密封处应无泄漏。

2、阀门上密封试验方法

具有上密封性能的阀门(波纹管阀门除外)都应进行上密封试验。上密封试验时,阀门两端封闭,向装配好的阀门体腔内加压,阀门应完全开启,松开填料压盖,该试验在壳体试验后进行。阀门制造厂不应把上密封试验合格的阀门,作为推荐阀门在带压时添加或更换填料的依据。

3、阀门低压密封试验方法

3.1 试验时,密封而应保持干净,无油迹(但不适用于以润滑油起主要密封作用的阀门)。为防止密封面擦伤,可以涂一层不厚于煤油膜的油膜。

3.2 低压密封应按下列方法中的一种进行:

a)对于双向密封的阀门(多通道阀和截止阀除外),应先后在关闭阀门的每一端加压,另—端敞开通向大气,以检查出口端密封面的泄漏。

对单向密封并标有介质流动方向标志的阀门,应在进口端加压。对于止回阀,应在出口端加压。

在阀门敞开端的密封面处灌注清水或涂上肥皂水等类似溶液,观察气泡以检查阀座及阀座与阀体接触面和阀门密封付的泄漏量。也可按订货合同规定的测试装置来检査,但应换算成下表1规定的泄漏量单位。

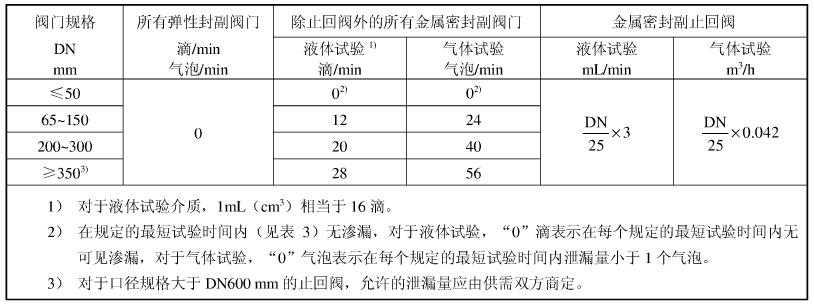

阀门密封试验的最大允许泄漏率对照表

表1  密封试验的最大允许泄漏率

b)对于多通道密封的阀门,试验介质应依次从被密封的通道口引入加压,从填料箱处(此时,应未装填料)或其它敞开的通道口來检查进口端密封面的泄漏率。试验时,其每一密封面的泄漏率应不超过上表1规定的泄漏率。

注:对于楔式单闸板(刚性或弹性的)闸阀,不允许用下列的试验方法:如将试验介质封闭在两密封面,在两密封面处灌注清水或涂上肥皂水等类似的试验方法。

3.3 对于弹性密封的蝶阀,不论是单向密封或双面密封,只需在最不利密封的一端加压试验。

4、阀门高压密村试验方法:

高压密封试验与低压密封试验方法相同。试验介质为液体时,泄漏的检测应是液滴。

以上就是今天分享的内容,如果您对阀门压力试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648

大口径阀门水压密封试验装

(上图为大口径阀门水压密封强度试验装置)
