软管静液压试验之验证压力及爆破压力试验方法介绍

2019-08-07 0 编辑:亿威仕 | 市场部

静液压试验是软管型式试验的必测试验,软管静液压试验项目包括:验证压力试验、承压变形测量、爆破压力试验及泄露试验4个内容,今天我们先来了解其中验证压力试验及爆破压力试验的试验方法程序。

1、软管验证压力试验方法程序:

当用验证压力试验检査软管和软管组合件是否泄漏时,应按照规定(规定见文尾附1)施加验证压力并保持这个压力30 s〜60 s,除在产品标准中另有规定外,此期间应检验试样有无表明材料和加工不均匀的泄露、裂口、急剧变形现象或其他破坏的迹象。

除非软管另有规定,验证压力应参照ISO 7751中给出的最大工作压力的比率。

注1:此处使用的术语“最大工作压力”代替拒用术语“设计工作压力”。

注2:试验时软管不能弯曲。

2、软管爆破压力试验方法程序:

按照规定(规定见文尾附1)的速度升高压力,直至软管和软管组合件破坏,在试验报告中应记录下软管爆破的位置和状态。

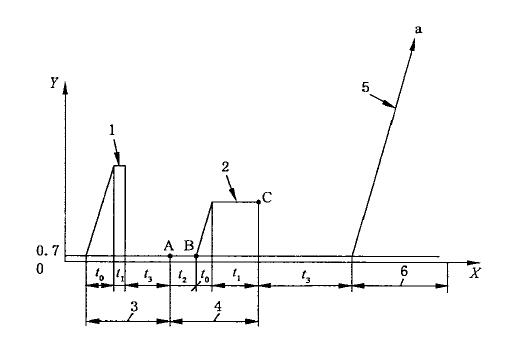

试验步骤的说明,见下图1。

软管静液压试验程序示意图

说明:

X——时间,t;Y——压力,p(MPa 或 bar);

1——验证压力;2——试验压力;3——泄露和缺陷的检测;

4——测量;5——爆破压力;6——爆破;

t0——规定压力增加时间;t1——规定压力保持时间;

t2——在参考压力(0.07 MPa)下初始尺寸(长度和直径)时测量时间;

t3——不同压力下规定的等待时间;

a——爆破。

此完整试验程序(验证压力——试验压力一爆破压力)仅适用于“型式试验”。对于例行试验,验证压力后的“测量结果”仅适用于当相关软管制品标准有规定时。

测最初始长度和直径或周长,并标出扭转测量时A和B点之间的参考标记。在C点前直接测量长度、直径或周长、扭转和弯曲的增加。

图1  本标准规定的静液压试验程序

附1:升压速度应是恒定的,对公称内径小于或等于50 mm的软管应在30 s〜60 s之间达到最终压力。对于公称内径大于50 mm而小于或等于250 mm的软管,其达到最终压力所需时间应在60 s〜240 s之间。对于公称内径大于250 mm的软管,达到最终压力所需要的时间应由制造厂和使用者决定。
