气瓶火烧试验方法

2019-06-12 0 编辑:亿威仕 | 市场部

气瓶火烧试验是气瓶型式试验中的一项重要试验项目,是车用气瓶、呼吸器用复合气瓶必须进行的试验项目。气瓶进行火烧试验的目的是为了验证按设计规定设计的带有防火保护系统的成品气瓶,在处于规定的火烧条件下(如遇到火灾时)防止爆炸的能力。

温馨提示:由于该试验项目具有比较高的危险性,试验必须严格按相关标准规定的试验方法要求来进行,下面我们就来学习一下气瓶火烧试验方法的详细内容。

气瓶及其附件应进行火烧试验,并同时满足以下要求:

1、局部火烧位置应为气瓶上距安全泄压装置最远的区域。如果气瓶两端均装有安全泄压装置,火源应处于安全泄压装置间的中心位置;

2、试验前,用氢气或空气缓慢将气瓶加压至公称工作压力P;

3、火源为液化石油气(LPG)、天然气或者煤油燃烧器,其宽度位大于或者等于气瓶直径,使火焰由气瓶的下部及两侧将其环绕。局部火烧时的火源长度为(250±50)mm,整休火烧时的火源长度应吞没整个气瓶;

4、气瓶应水平放置,并使其下表面距火源约100mm。在气瓶轴向不超过1.65m 的区域内至少设置5个热电偶(至少2个设置在局部火烧范围内;至少3个设置在其他区域)。设置在其他区域的热电偶应等间距布置且间距小于或者等于0.5 m。热电偶距气瓶下表面的距离为(25±10)mm。必要时,还可在安全泄装置及气瓶其他部位设置更多的热电偶;

5、试验时应采用防风板等遮风措施,使气瓶受热均匀;

6、火烧试验时,热电偶指示温度如下图1所示。局部火烧阶段,气瓶火烧区域上热电偶指示温度在点火后1min内至少应达到300℃,在3 min内至少达到600℃,在之后的7 min内不得低于600℃,但也不得高于900℃。点火10 min后进人整体火烧阶段,火焰应迅速布满整个气瓶长度。热电偶指示温度至少应达到800℃,但不得高于1100℃。热电偶指示温度应满足下表1的规定。

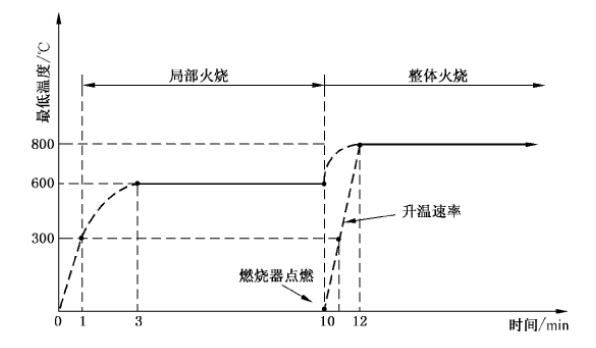

火烧试验过程最低温度要求示意图

图1 火烧试验过程最低温度要求

时 间  Zmin操 作局部火烧区域整体火烧区域(除局部火烧区域)
最低温度/℃最高温度/℃最低温度/℃最高温度/℃
0〜1点燃燃烧器
900

1〜3稳定局部火源300900

3〜10稳定局部火源600900

10〜11在第10 min点燃主燃烧器6001100

11〜12稳定整体火源60011003001100
12〜试验结束稳定整体火源80011008001100

表1 火烧试验操作和温度要求

试验结果:记录火烧试验布置方式、热电偶指示温度、气瓶内压力、从点火到安全泄压装置打开的时间及从安全泄压装置打开到压力降至1MPa以下的时问。在试验期间,记录热电偶温度和气瓶内压力的时间间隔不得超过10S。

合格指标:火烧过程中至少1个热电偶指示温度达到规定范围,气瓶内气体应通过安全泄压装置及时泄放,泄放过程应连续,气瓶不得发生爆破。
