卡套接头怎样进行振动试验-「亿威仕」

卡套接头进行振动试验的目的是为了确认卡套管接连接可承受规定振动不泄露或零件不失效。试验时应按以下规定对6组试验总成进行振动试验。具体规定及试验步骤如下：

1、按下表1和步骤2~7所述参数和步骤进行。

表1 卡套接头振动试验的参数及步骤表

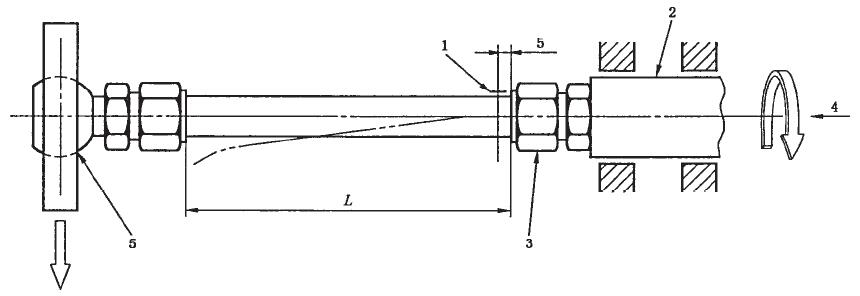

2、按下图1准备振动试验总成，应变片安装在图示规定的位置，最小计量长度L应不小于下表2的规定

1——应变片；2——受驱端；3——试验总成；4——固定端；5——液压液。

a）旋转或平面振动试验总成与装置

1——应变片；2——受驱端；3——试验总成；4——液压液；5——施加载荷位置。

b）旋转振动试验总成与装置（可选）

图1 卡套接头振动试验总成与装置

表2 最小计量长度（单位为毫米）

3、如图1所示，把试验总成安装在可提供旋转或平面振动的试验夹具中。

4、加压至管子的最大工作压力。

5、在未安装应变片的管端，施加弯曲载荷，直至轴向综合应力达到管材最小屈服强度的25%。

注：使用最小屈服强度大于235MPa的管材，确定振动应力时应考虑管材本身的动态性能。

6、使试验总成按10Hz~50Hz的振动频率振动至失效或振动1000万次。

7、如果振动次数不到1000万次连接即失效，记录下振动次数和失效类型。

以上就是关于卡套接头振动试验方法的所内容，最后提醒大家，通过振动试验的卡管管接头不允许再用于其他试验，也不允许投入实际使用或退回库房。
