气瓶水压试验的3种方法之内测法测定容积变形(简称内测法)

2017-10-18 0 编辑:亿威仕 | 市场部

最近,我们共同学习了关于气瓶水压试验方法的耐压试验法及耐压试验外测法气瓶容积变形试验(简称外测法试验),今天要跟大家分享的气瓶水压试验的3种方法的最后一种方法:内测法测定容积变形(简称内测法)。

内侧法试验是对气瓶进行水压试验的同时从气瓶内侧测量其容积残余变形率的一种方法。即通过测定在试验压力下进入气瓶的水量和卸压后由瓶内排出的水量,计算出气瓶在水压试验时的容积全变形和容积的残余变形值。

上一期我们说过,外测法是目前应用最为普遍的气瓶测试方法,同样是可以测定容积变形,为什么内测法就不能能广泛应用呢?原因有三:一是气瓶及试压管道内存在气体且这些气体不易排除掉;二是试验时水温的差别使计算时水的平均压缩系数与实际不符;三是没有校订归零管道的残余变形率,而将管道的残余变形率计入气瓶的残余变形率。由于气瓶及试压系统内装满水后仍然存在气泡,无论采取何种排空方式均不能将其消除。当系统压力升高,一部分气体被高压水溶解,而其它部分则被压缩,故进水量的一部分将填充这些气泡原来的空间使进水量加大,而多出来的进水量被计人全变形量,使计量的全变形量比实际的全变形量大。当泄压后,这部分气泡基本恢复原状,一部分与水返回量筒进入大气,这样泄压后使回水减少,即残余变形值增大,但是气泡对残余变形值影响相对大一些,从而计算出的残余变形率比实际要大,这便造成本来残余变形率合格的产品可能被视为不合格,加大了产品报废的危险。

那内测法就没有优点了吗?当然有,内测法的试验装置安装与操作都比外测法简单,试验过程中,如气瓶有泄露,也可以轻易发现。且在理想状态下,气瓶承受内压发生塑性变形首先是从内壁开始的。在弹性阶段卸压,瓶壁的最大残余应发生在内壁表面上,因此若忽略加压介质及瓶内便面变化情况的内侧法应比外测法具有更高的灵敏度。内侧法的测试过程更接近于气瓶壳体变化的实际过程。

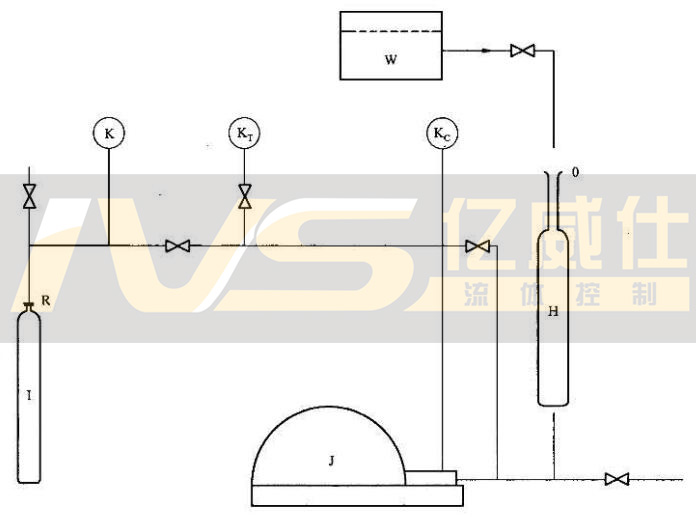

上图为内测法测试装置的流程图, 其中:W——试验用水水槽;J——增压装置;I——受试瓶;R——专用接头;H——量管(因定装置,“0”刻度线位于上端;Kc——压力测量仪表(指示、控制泵出口压力用);K——压力测量仪表(读取试验压力用);KT——精密压力表(校验其他压力测量仪表用)。

好的,以上就是我们本次分享的内容了,关于气瓶水压试验方法至些也分享完毕了。通过学习,我们知道每一种测试方法都有其本身的优点和缺点,建议大家选择符合自身实际需求的测试方法。
