关于精密压力表的超压试验及交变压力试验的试验方法

2018-08-22 0 编辑:亿威仕 | 市场部

标准《GB∕T 1227-2017 精密压力表》规定了精密压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。相较于上一版本《GB∕T 1227-2010 精密压力表》,增加了高压压力表的超压及交变压力的要求及试验方法。今天,我们就来学习一下,这两方面的内容。

一、高压压力表超压试验

在5.1规定条件下,仪表按4.9规定进行超压试验。卸掉负荷后在30min内按5.6~5.10检验。其结果应符合4.3~4.7的规定。

二、高压压力表交变压力试验

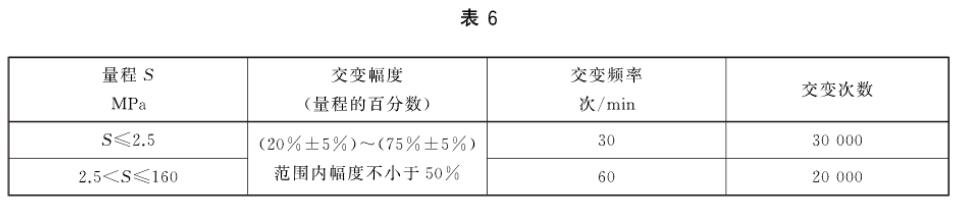

对于量程小于或等于160MPa的仪表,在5.1规定条件下,将仪表安装在能产生正弦波形的交变压力力试验机上,按表6规定的交变次数进行试验。试验后在30min内按5.6~5.10检验。其结果应符合4.3~4.7的规定。


对于量程大于160MPa的仪表,按4.10.2的规定进行试验,试验后在30min内按5.6~5.10检验。其结果应符合4.3~4.7的规定。

附:以下内容为上文中提到的相关规定内容。

4.2 参比工件条件

在下列条件下,仪表的基本误差、回差、零点误差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。

a)环境温度:0.1级、0.16级仪表为20℃±1℃;0.25级仪表为20℃±2℃;0.4级仪表为20℃±3℃;

b)仪表应处理正常工作位置;

c)负荷变化均匀。

注:未指明时,正常工作位置系指垂直安装。

4.3 基本误差

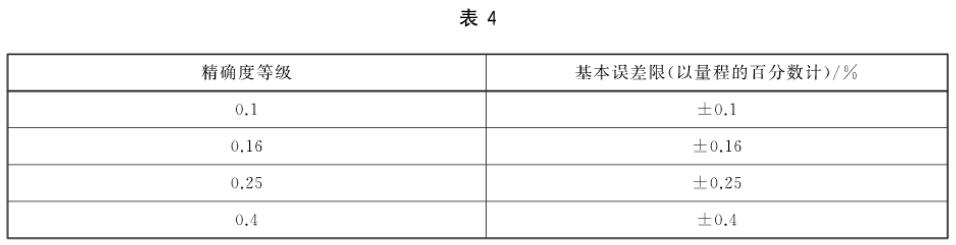

仪表的基本误差以引用误差表示,其值应不大于表4规定的基本误差限。


4.4 回差

仪表示值回差应不大于基本误差限的绝对值。

4.5 指针偏转的平稳性

在测试过程中,仪表的指针就应有跳动和停滞现象。

4.6 零点误差

4.6.1 仪表按正常位置安装,弹簧管内无外加负荷时,零点误差的绝对值应不大于示值基本误差限的绝对值。

4.6.2 无调零装置的仪表,不应设有抑制零位的装置。

4.6.3 装有调零装置的仪表,零点调节范围应不小于其量程的2%。实现零点校准后,仪表仍应符合4.3的规定。

4.7 轻敲位移

在测量范围内的任何位置上,用手指轻敲(使指针能自由摆动)仪表外壳时,指针指示值的变动量应不大于基本误差限绝对值的1/2。

4.9 超压

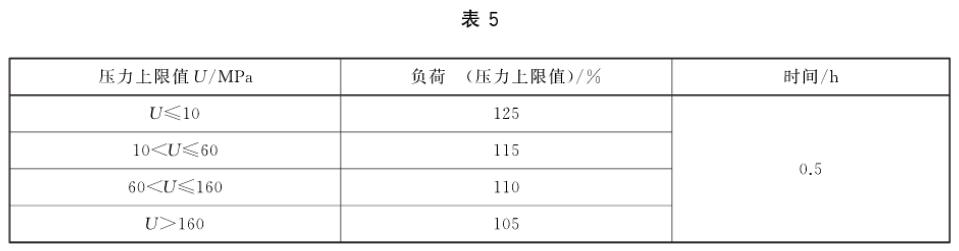

仪表应按表5的规定,承受超压试验。


5.1 试验条件

按4.2参比工件条件。

5.6 基本误差试验

5.6.1 仪表在试验前,由零点平稳的增负荷到测量范围上限(真空表不低于当地可抽得极限真空的90%),并保持测量上限压力3min,然后再均匀缓慢地减负荷到零点,此后在5min内开始检验。

5.6.2 检验时由零点均匀缓慢地增负荷,检验各规定的检验点至测量上限(真空表不低于当地可抽得极限真空的90%),并保持3min,然后再均匀缓慢地减负至零点,检验各检验点。

5.6.3 检验时各检验点应进行两次读数,一次是在负荷平稳达到规定检验点的值,即轻敲仪表外壳前时读数,另一次是在轻敲仪表外壳后读数。

5.6.4 基本误差应在正反行程中,轻敲前后各检验一次,轻敲前后示值与检验点的值之差应符合4.3的规定。

5.6.5 对0.4级的仪表应按上述方法进行一次检验;对0.16级、0.25级的仪表应按上述方法进行两次检验;对0.1级的仪表应按上述方法进行三次检验。每次检验的示值基本误差均应符合4.3规定

5.7 回差试验

在5.6试验中,其回差值应符合4.4规定。

5.8 指针偏转平稳性试验

在5.6试验中,观察指针偏转的平稳性,应符合4.5的规定。

5.9 轻敲位移试验

在5.6试验中,考察同一检验点轻敲前后示值之差,其值应符合4.7的规定。

5.10零点误差试验

5.10.1当仪表不带有调零装置时,在5.6试验中,负荷为零时,目测被检仪表指针轻敲前后所处位置,其值应符合4.6.1规定。

5.10.2当仪表有调零装置时,应给仪表加压至上限值,保持3min,降压到上限值2%的负荷,调节调零装置校准零位。然后增负荷并对各个规定的检验点附加上限值2%的负荷检至上限值。再检验相同点,再减负荷至零,检验结果应符合4.3规定

以上就是“关于精密压力表的超压试验及交变压力试验的试验方法”的所有内容,有兴趣的小伙伴可以去看《GB∕T 1227-2017 精密压力表》标准全文。
