温馨提示：并非所有种类的制动软管都需要进行屈挠疲劳试验，而是只对用于车架与轮轴有相对运动部位的制动软管总成，才需进行此项试验。制动软管进行屈挠疲劳试验的方法及要求如下：

1、试验设备：

制动软管屈挠疲劳试验设备主要由转动部分和固定部分组成，设备示意图见下图1.转动部分由可动水平连杆及转盘组成，可动水平连杆的两端通过轴承垂直安装在转盘上，转盘的中心与轴承的中心相距101.6mm，固定部分为可调的非动水平连杆，非动水平连杆平行于转盘中心在同一水平面内的可动水平连杆，两个水平连杆上都装有可平行安装制动软管总成的若干个接头。转盘以800r/min±10r/min的速率旋转时，固定在可动水平连杆上的制动软管端部也以此速率转动，形成203.20mm±0.25mm的圆形轨迹，而制动软管的另一端则固定不动。可动水平连杆上的接头是封闭的，而非动水平连杆上的接头应与液压源连通，试验设备的液压源容积及管路设置不允许影响试验结果，试验中当制动软管损坏而压力下降到设定值时，试验设备应能够自动停机，同时记录运转时间及停机时管路中的系统压力。

图1 屈挠疲劳试验机示意图 其中：1——转盘；2——可动水平连杆；3——固定水平连杆。

2、试验准备

制造软管进行屈挠疲劳试验应作以下准备：

a）拆除外部的附件，如护套、安装支架和日期环带等；

b）将软管总成置于垂直状态，在软管总成的下端悬挂576g±3g的砝码，用一游标卡尺或类似的量尺测试软管总成的自由长度，并予以记录，精确到0.5mm；

c）将制动软管总成安装在屈挠疲劳试验机上，其最小自由长度及松弛量应符合下表2中规定的数值，并测量如下图2所示平行于转盘轴线的投影长度。

表3 自由长度和松弛量

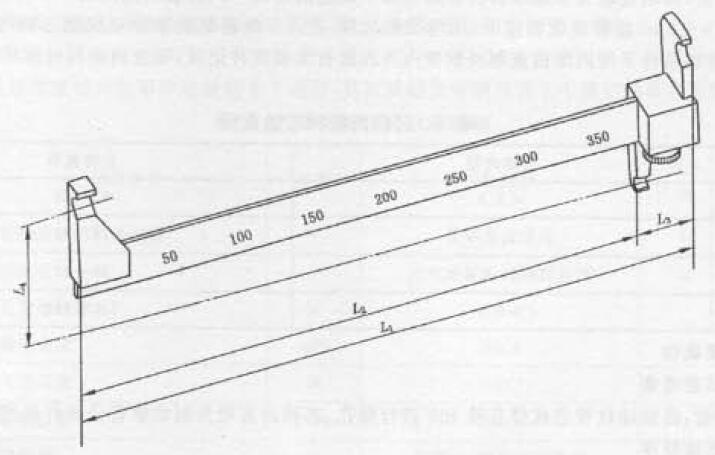

图2 松弛量调整装置  其中：L1——自由长度；L2——屈挠疲劳试验长度；L3——松弛量；L4——100mm。

3、试验程序

制动软管屈挠疲劳试验程序如下：

a）对管路系统施加静压力为1.62MPa±0.10MPa的规定的试验介质（无空气或气体的蒸馏水或HZY3级制动液），并从系统中排出所有气体；

b）驱动转盘，使其以800r/min±10r/min的速率旋转；

c）当制动软管总成因泄漏引起压力下降时，应终止试验，记录制动软管总成压力下降时的运转时间和压力，该运转时间为屈挠疲劳寿命时间。

以上就是关于"制动软管屈挠疲劳试验方法及要求"的所有内容，如需要了解制动软管的其他性能试验方法及要求，可查阅相关标准。
