气举阀流量系数试验的方法

2018-10-16 0 编辑:亿威仕 | 市场部

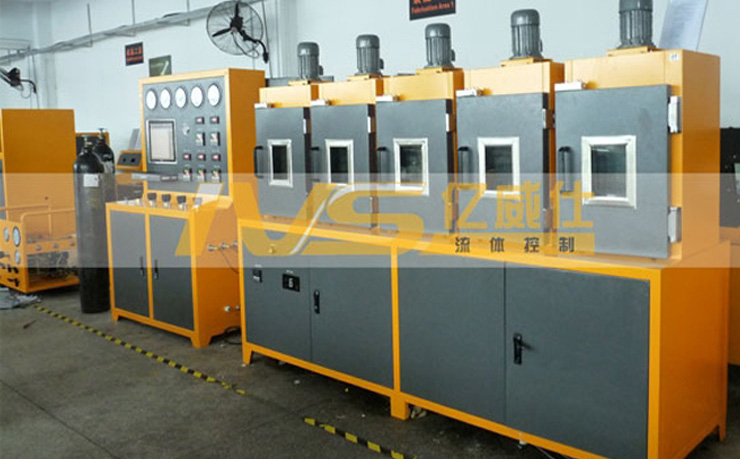

我司专业生产气举阀流量系数试验装置及气举阀性能试验台,欢迎有需要的客户朋友莅临我司参观考察!电话:0755-8889 8859 QQ:459675648.

今天要给大家分享的是气举阀流量系数试验的方法,主要内容包括:试验压力范围、测试要求、试验方法的说明,以下是详细内容:

一、气举阀进行流量系数试验(CV试验)的试验压力范围:

对于每个阀杆行程应进行最少5个适当间隔的压力比(X)试验。对试验数据的分析可能需要一些附加试验。

二、气举阀流量系数试验测量要求:

对于每次压力比(X)试验,应测量流量、试验装置入口液体温度(T1)、试验装置入口压力(p1)、试验装置出口压力(p2)和试验装置进出口压差(dp)。

流量测量按方法1进行,压力测量按方法2进行,温度测量按方法3进行。

方法1  流量测量方法:

流量测量仪表和方法可以是能够满足指定精度的任何装置。

精确度:流量应该在不超过测量值的±5%的误差内来确定。所用测试方法的分辨率和重复率应该在实际流量的±1%之内。测量仪表应根据需要及时校准,以保证规定的精确度。流量计算的AGA法以及有合格证的仪表将满足这些要求。

方法2 压力测量方法

精确度:所有压力和压差的测量应达到任何误差不超过实际值±1%的精确度。压力测量装置应按需要经常校准,保证规定精确度。

压力报告要求:试验装置入口和出口压力测量应连续可视地显示给操作者,以控制试验装置的试验压力。应提供一种方法,以产生在试验装置入口和出口测压孔所测压力的打印记录报告。这种方法应在压力测量装置的±2%精确度内报告压力。

方法3 温度测量方法

精确度:用于测量气体温度的仪表,其误差不应超过实际温度值的±1.1℃(±2°F)。

测量要求:气体温度应该在流量测试装置上和在试验装置入口处测量。

温度报告要求:应提供一个方法,以产生在流量测试装置上和在试验装置入口处所测温度的打印记录报告。这种方法应在温度测量装置±2%精确度内报告温度值。

三、气举阀流量系数试验方法

1、试验装置入口和出口压力(p1和p2)时,在每次试验前,应在大于689kPa(100psi)的同一压力下调整平稳。试验装置入口和出口压力表读数彼此相差应在2%压差计的读数误差之内,对水而言为±50.8mm(±2in)。流量测量装置能测出小14.15SCMD(500SCFD)的流量。

2、试验开始并稳定流量,以至试验装置的压力比(X)小于0.05。按照“二、测试要求”记录数据。

3、压力比(X)应增至出现节流。在稳定的入口压力和下降的出口压力下,流量不再增加时,节流才出现。按“二、测试要求”记录数据,并记录节流出现点的压力比(X)。

4、在出现节流的过程中,压力比(X)在10%~90%范围在,分别在三个附加压力比(X)下稳定流量。按“二、测试要求”记录在每个压力比下的数据。附加压力比(X)可以在这个范围内试验。

以上就是关于气举阀流量系数试验的方法的所有内容,有兴趣的朋友可以参阅《SYT 6400-1999 气举阀性能试验方法》。
