《JBT 8863-2017 蝶阀 静压寿命试验规程》对蝶阀的静压寿命试验的试验方法、技术要求、试验次数等进行了明确的规定，今天我们就来学习其中“技术要求”的部分内容。

标准对蝶阀静压寿命试验的“技术要求”作了11项的规定，下面是详细内容：

1、需进行静压寿命试验的蝶阀，密封性能应符合GB/T 13297或GB/T 26480的规定。

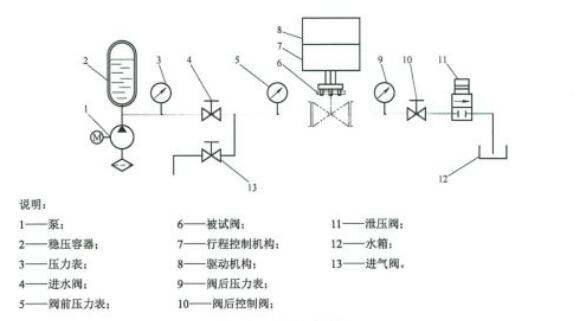

2、静压寿命试验系统原理如下图所示。

（蝶阀静压寿命试验系统原理图）

3、若蝶阀有流向要求，应以要求的流向安装；没有流向要求时，进出口端任意安装。

4、无论蝶阀采用何种驱动方式操作，进行静压寿命试验时，其所配带的操作装置应一同进行启闭循环试验。

5、试验介质为水或气体。

6、静压寿命试验时，应按蝶阀到达关闭位置后，应将闸阀的出口侧介质压力泄压；蝶阀由全关位置开启时，其两端的介质压差为1~1.1倍的最大允许工作压力或蝶阀的最大允许工作压差（蝶阀工作压差有限制时）；蝶阀关闭过程中，体腔内应充满试验介质并保持50%以上最大允许工作压力或最大允许工作压差（蝶阀工作压差有限制时）。

7、静压寿命试验时，应按蝶阀密封方式进行关闭操作。依靠关闭位置密封的蝶阀（限位型蝶阀），应由驱动装置操作控制蝶阀的关闭位置；依靠力距控制密封的蝶阀（力距型蝶阀），应由驱动装置输出力矩控制蝶阀的关闭状态。以全关保持密封位置为起点，阀门的开度应达到其实际开度的90%以上。试验时，行程位置的重复角度偏差应不超过1°。

8、蝶阀的操作力矩，限位型蝶阀为关闭到位时的操作力矩；力矩型蝶阀为密封性能试验时，可以保持密封性能的情况下，测量所得到的启闭操作力矩。

9、静压寿命试验过程中，金属-非金属弹性密封副的蝶阀，每启闭循环500次，进行一次密封性能和操作力矩的检查；金属-金属密封副的蝶阀，第启闭循环200次，进行一次密封性能检查。密封性能合格后，继续试验。双向密封的蝶阀，应两个方向都进行密封性能试验。

10、启闭循环试验期间，若操作机构的输出力矩不满足蝶阀密封性能，允许调整操作机构的力矩。手动或蜗轮杆机构操作的蝶阀，施加在手柄或手轮上的操作力不得超过360N；电动、液动、气动或其他电-液气联动装置操作的蝶阀，用其他配带操作机构调整操作力矩，不得更换执行机构进行试验。

11、静压寿命试验记录参见附录A。

附录A

（资料性附录）

静压寿命试验记录

静压寿命试验记录见表A.1。

表A.1 静压寿命试验记录

以上就是“关于蝶阀静压寿命试验时的11个技术要求”的所有内容了，有兴趣的朋友可以参阅《JBT 8863-2017 蝶阀 静压寿命试验规程》，了解更多内容！
