循环压力检测设备-某电子科技有限公司-「亿威仕」

为某电子科技有限公司定制的高低温循环压力检测设备。

设备通过电动泵提供脉动压力，对水冷板等工件进行脉动式压力循环，达到压力疲劳试验的目的。

一、设备主要技术指标：

1、试验介质：冷却液（客户自备试验介质）；

2、压力控制系统：

a）脉冲压力上限：0.1～1MPa，区间连续可调，程序设定；

b）脉冲压力下限：0～0.1MPa 不设定；

c）压力控制精度：≤0.05MPa；

d）循环频次：1～60次/分钟程序设定；

f）循环次数：1～10万次程序设定；

3、温度范围

介质温度：-40℃～65℃±2℃；

环境温度：-40℃～85℃±2℃（高低温箱配置观察窗和LED照明灯）；

环境温度与介质温度同步（高温环境-高温介质，低温环境-低温介质）；

4、循环系统：

试验后的液体进行回收至水箱，并过滤，循环利用；出入口过滤器过滤精度为 20μm，滤网可清洗和更换；检测完成后可通过压缩空气吹出工件内的液体；

5、软件控制系统：中文界面操作软件，工艺基本参数的屏幕显示；工艺参数的编辑、保存、修改和调用；试压曲线，试验数据可记录、保存，可以自动生成试验报告并打印等；

6、安全防护：配备防护外壳及配置电磁锁，进行"门机联锁"，门未关好时具有报警提示，试验完成后泄压至安全压力范围，方可开门；设备异常（如泄漏、超温、超压）时，具有报警提示功能。

二、主要特点

1）系统设计先进，配置高端，均是采用当前国际上最优质配件；

2）系统打压装置具有超压、泄露、超温等意外状况的报警停机保护措施，并具有声光报警功能，能确保运行管控的安全可靠；

3）系统具备高精度自动控制系统，闭环反馈，智能PID调节系统，压力传感器，高压热电阻，位于试验工件终端，保证试验压力控制精度；

4）系统控制原理先进，能够精确控制压力的精度，保压效果好，实时自动补压。可以通过触摸屏全自动控制整个试验过程，还可以手动控制各个阀门完成手动试验过程；

5）基于美国Labview软件框架设计的IVS专用测试软件成熟稳定无缺陷，可实时显示耐压曲线，可实时数据显示；

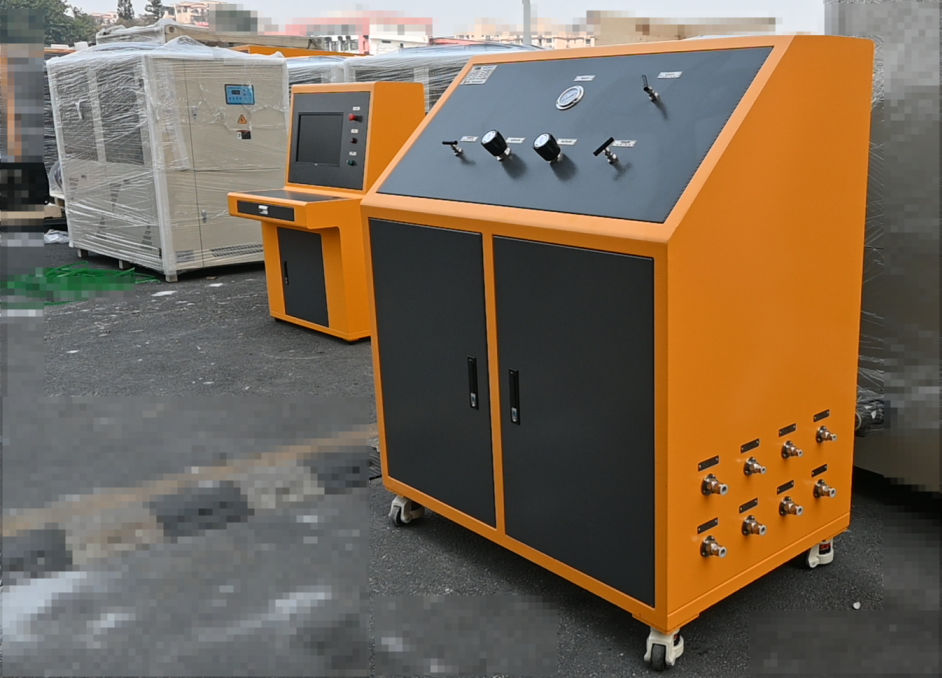

三、设备参考图片：
