水密封试压系统-玉门油田某单位-「亿威仕」

为玉门油田某单位定制的水密封试压系统。

该水密封试压系统主要用于对复合管、井口装置采油树依据相关标准进行水压强度试验。

一、设备技术参数

1）试验介质：清水；

2）工作压力：Max=160MPa；

3）控制回路数：1 路独立控制；

4）压力检测精度：±0.5%FS；

5）压力表量程：驱动气压力表：0～1.6MPa；低压压力表：0~40MPa；高压压力表：0～200MPa。

6）压力传感器：低压压力传感器：0～40MPa，0.5%F.S；高压压力传感器：0～200MPa，0.5%F.S。

7）打压控制方式：自动控制；

8）吹扫气压力；0.7MPa；

9）实验装置须达到 GB/T 22513 标准中关于井口装置及采油树的高压压力试验规定和要求，满足 14MPa、21MPa、35MPa、70MPa、105MPa 的不同压力等级的试压试验。

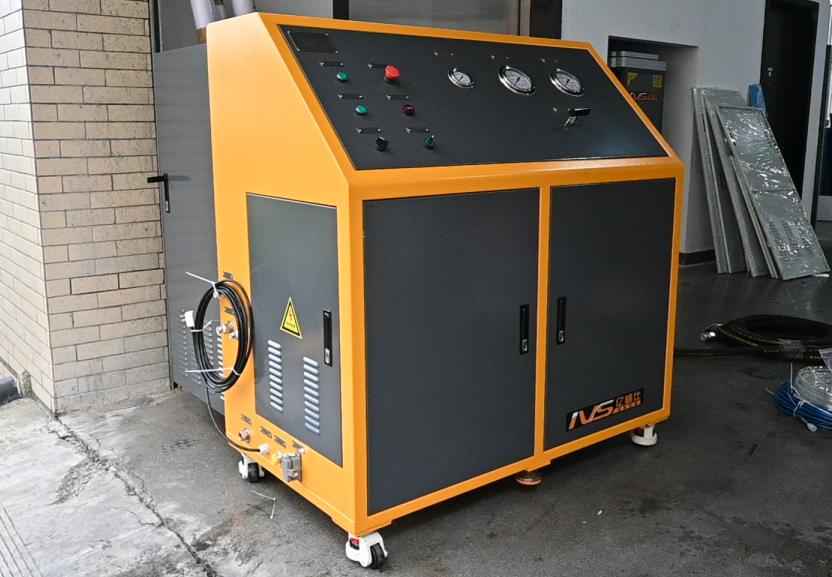

二、设备图片
